Новая серия крупноформатных светильников Regent Solo LED для общего освещения помещений общественных зданий

01.03.16

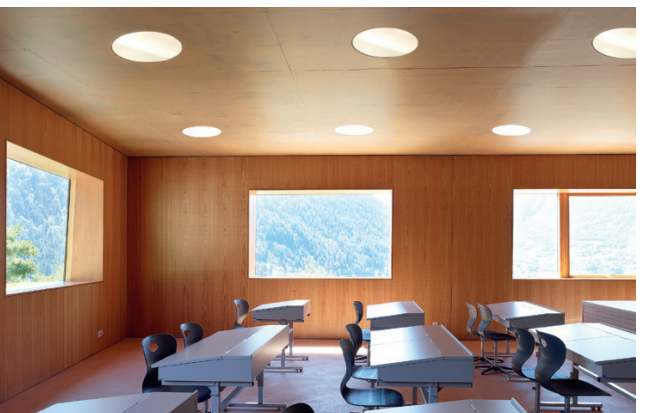

Фотометрическое обследование класса с подвесными светильниками Solo C-LED (с микропризматическими рассеивателями диаметром 530 мм), показало, что осветительная установка полностью соответствует действующим нормативам количественных и качественных характеристик освещения учебных помещений начальных и средних школ : средняя освещенность в плоскости столов - 500 лк, максимальная яркость рассеивателя в критической угловой зоне (65⁰- 90⁰, отсчёт от вертикали) ≤ 3000 кд/м².

В серию SOLO LED входят встраиваемые, потолочные и подвесные светильники диаметром: 414, 430, 514, 530, 664, 680, 964 и 980 мм.

Назначение: общее (или локализованное) освещение залов заседаний, офисов, аудиторий, классов начальных и средних школ, вестибюлей репрезентативных зданий.

Общие характеристики для всех типоразмеров серии SOLO LED

Светильники отличаются классическим, «безвременным» языком формы (плоский цилиндр), органично интегрируются в различные стили оформления помещений, являясь логичным дополнением к архитектуре интерьера, они оптимально выполняют свою основную функцию при нейтрально - декоративном внешнем облике.
Пассивная технология охлаждения светодиодов (большая площадь теплоотвода несущей платой) гарантирует высокую (до 135 лм /Вт) и стабильную световую отдачу светильников.
Cветовой поток светильников самого большого диаметра ( ≥ 950 мм) достигает 11850 -18 000 лм при потребляемой мощности 114 -190 Вт.
Наиболее характерная для общественных помещений норма освещенности – 500 лк (см. европейские нормы EN 12 464 -1:2011) достигается максимально экономично – при удельной установленной мощности ≈ 5 Вт/м².
С точки зрения ограничения слепящего действия светильники полностью соответствуют требованиям норм EN 12 464 -1:2011: максимальная яркость рассеивателя в критической угловой зоне (65⁰- 90⁰) не превышает ≤ 3000 кд/м², а величина обобщённого индекса дискомфорта(UGR) в комплектной системе. освещения помещений – не больше 19-22, что свидетельствует о необходимом уровне комфортности зрительных условий.
У подвесных светильников – оптимальное соотношение долей светового потока в нижнюю и верхнюю полусферу пространства – 65%:35%.
Полезный срок службы светодиодов, по данным производителя, - 50 000 ч (по критерию L80/B10 – спад светового потока после указанного времени суммарной работы – не более 20% , и только у 10% из всего количества светодиодов во всех светильниках снижение светового потока несколько больше).
Во всех исполнениях могут быть применены светодиоды с цветовой температурой излучения Т_ц= 4000 или 3000 К.
Степень защиты от проникновения пыли и воды – IP20 / IP44.
Светильники могут быть оснащены высокочастотными сенсорными датчиками.

Встраиваемые светильники Ø 414 мм:

Потребляемая мощность и световой поток - 11 Вт (1150 лм); 21 Вт (2150 лм).

Встраиваемые светильники Ø 514 мм:

Потребляемая мощность и световой поток - 21 Вт (2400 лм); 34 Вт (3900 лм); 50 Вт (5500 лм);

Встраиваемые светильники Ø 664 мм:

Потребляемая мощность и световой поток - 37 Вт (4050 лм); 55 Вт (5750 лм); 95 Вт (8500 лм);

Встраиваемые светильники Ø 964 мм:

Потребляемая мощность и световой поток - 78 Вт (8900 лм); 114 Вт (11 850 лм); 190 Вт (18 000 лм).

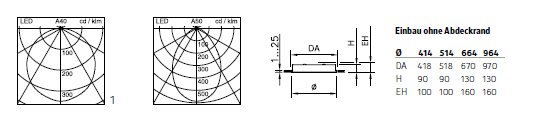

Кривые силы света: 1- светильники с опаловым рассеивателем; 2 -светильники с микропризматическим рассеивателем.

Потолочные светильники Ø 430 мм:

Потребляемая мощность и световой поток - 11 Вт (1150 лм); - 21 Вт (2150 лм).

Потолочные светильники Ø 530 мм:

Потребляемая мощность и световой поток - 21 Вт (2400 лм); - 34 Вт (3900 лм); - 50 Вт (5500 лм);

Потолочные светильники Ø 680 мм:

Потребляемая мощность и световой поток - 37 Вт (4050 лм); - 55 Вт (5750 лм); - 95 Вт (8500 лм).

Потолочные светильники Ø 980 мм:

Потребляемая мощность и световой поток - 78 Вт (8900 лм);- 114 Вт (11 850 лм); -190 Вт (18 000 лм).

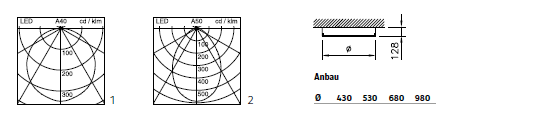

Кривые силы света: 1- светильники с опаловым рассеивателем; 2 -светильники с микропризматическим рассеивателем

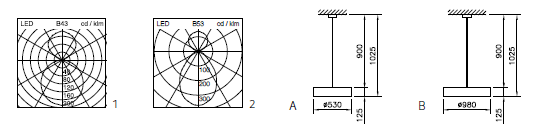

Подвесные светильники Ø 530 мм:

Потребляемая мощность и световой поток - 26 Вт (3300 лм); - 53 Вт (6700 лм); - 63 Вт (8400 лм).

Подвесные светильники Ø 980 мм:

Потребляемая мощность и световой поток - 63 Вт (8400 лм); - 125 Вт (16 100 лм).

Сравнение характеристик систем освещения для двух типов светильников SOLO Office

Объект: офис с открытой планировкой.

Размеры: 20,5 x 12,7 x 3 м.

Коэффициенты отражения: потолок - 70%, стены - 50%, пол- 20%.

Заданный средний уровень освещенности ≈ 500 лк

Характеристики светильников и осветительной установки (ОУ)	Solo Office CLD	Solo Office C-LED
Диаметр корпуса светильника	0,514 м	0,514 м
Тип источника света и материал рассеивателя	CLD (кольцевые люминесцентные лампы, опаловая пластмасса)	C-LED (светодиодные модули , опаловая пластмасса)
Обобщённый индекс дискомфорта в ОУ	UGR ≤ 19	UGR ≤ 19
Cветовой поток светильника	4232 лм	5500 лм
Мощность, потребляемая светильником	120 Вт (55+60=115 Вт + 5 Вт –потери в ЭПРА)	50 Вт
Световая отдача светильника	35 лм/Вт	110 лм/Вт
Распределение долей светового потока	В нижнюю полусферу - 100%, в верхнюю – 0%	В нижнюю полусферу - 100%, в верхнюю – 0%
Количество светильников (для достижения освещенности ≈ 500 лк)	30	24
Суммарная мощность, потребляемая ОУ	3600 Вт	1200 Вт
Средний уровень освещенности пола (Е_ср)	495	533
Равномерность≥ распределения освещенности Е_ср./Е_макс	≥ 0,6	≥ 0,6
Соответствие европейским нормам EN 12464-1:2011	+	+
Удельная установленная мощность ОУ на единицу площади помещения	16,2 Вт/м²	5 Вт/м²
Удельная мощность на единицу площади, необходимая для достижения Е_ср≈ 100лк	3,27 (Вт/м²) / 100 лк	0,94 (Вт/м²) / 100 лк

Согласно полученным результатам исследования, вариант со светодиодными источниками света дает экономию электроэнергии 66%
