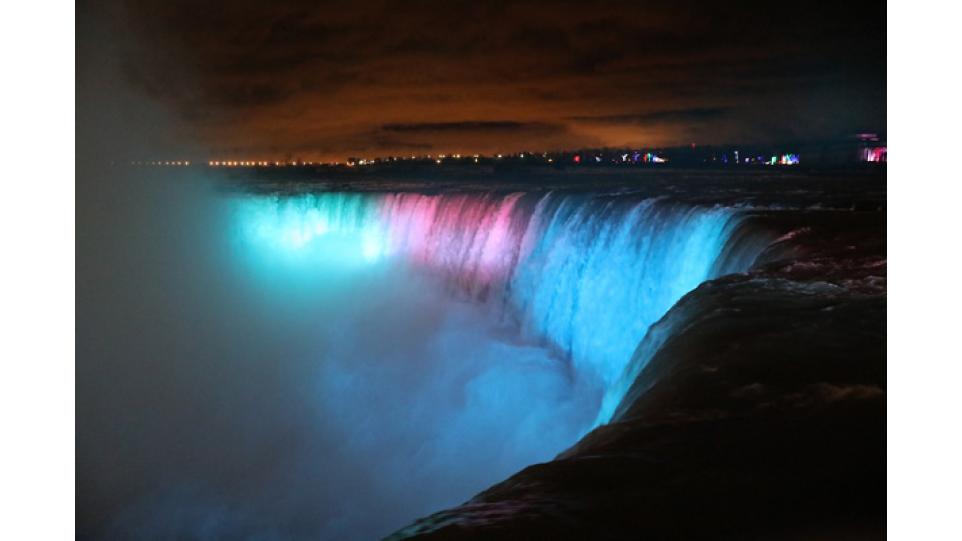

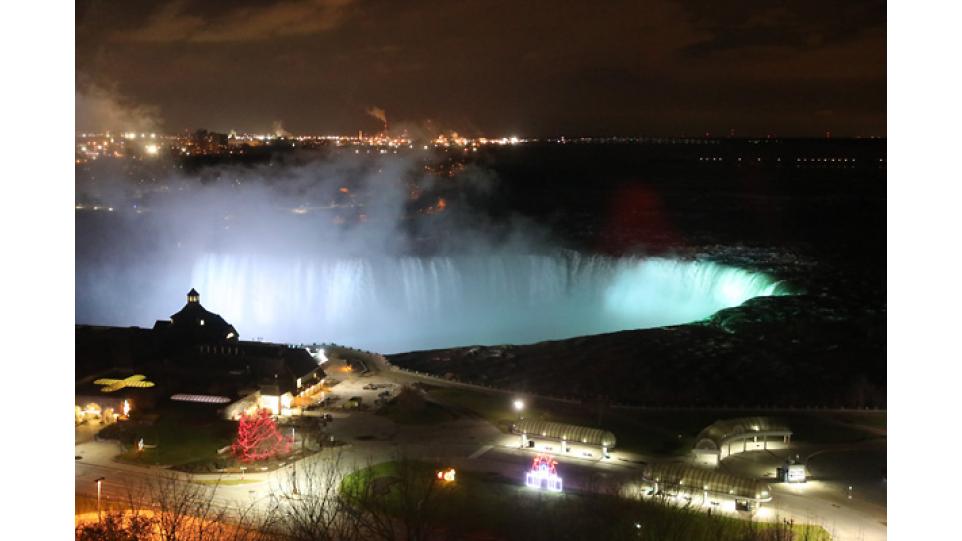

Новое освещение Ниагарского водопада

 Проект удостоен награды Светотехнического общества Северной Америки (IES Award of Excellence 2017).

Ниагарский водопад (англ. Niagara Falls ) — комплекс водопадов на р. Ниагаре, отделяющий американский шт. Нью-Йорк от канадской провинции Онтарио.

Ниагарские водопады — это водопад «Подкова» ( Horseshoe Falls), иногда ещё называемый «Канадским водопадом» (англ. Canadian Falls), «Американский водопад» (англ. American Falls) и водопад «Фата» (англ. Bridal Veil Falls). Хотя перепад высот и не очень велик, водопады очень широки, и по объёму проходящей через него воды Ниагарский водопад — самый мощный в Северной Америке.

Высота водопадов составляет 53 м. Подножие «Американского водопада» заслоняет нагромождение камней, из-за чего его видимая высота — только 21 м. Ширина «Американского водопада» — 323 м, водопада «Подкова» — 792 м.

Красота этого чуда природы привлекает множество туристов со всего мира. Это способствует процветанию соседних городов — Ниагара-Фолс  (шт. Нью-Йорк) и одноимённого города в провинции Онтарио (Канада). Наиболее впечатляющий вид открывается с канадского берега. В нескольких сотнях метров ниже по течению реки от водопада через Ниагару перекинут «Радужный мост» ( Rainbow Bridge) для передвижения легкового автотранспорта и пешеходов между США и Канадой. Под водопадом построены ГЭС суммарной мощностью до 4,4 ГВт.

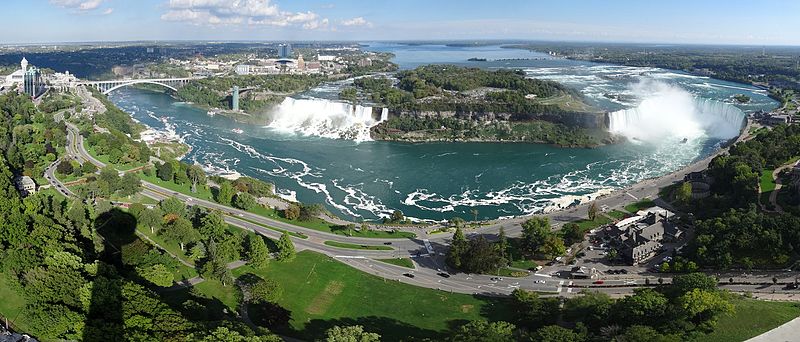

Снимок местности панорамы водопадов сделан со смотровой башни «Skylon Tower» высотой 160 м, возведённой в 1965 году в канадском Ниагара-Фолс.

«Skylon Tower» (Niagara-Falls, Canada).

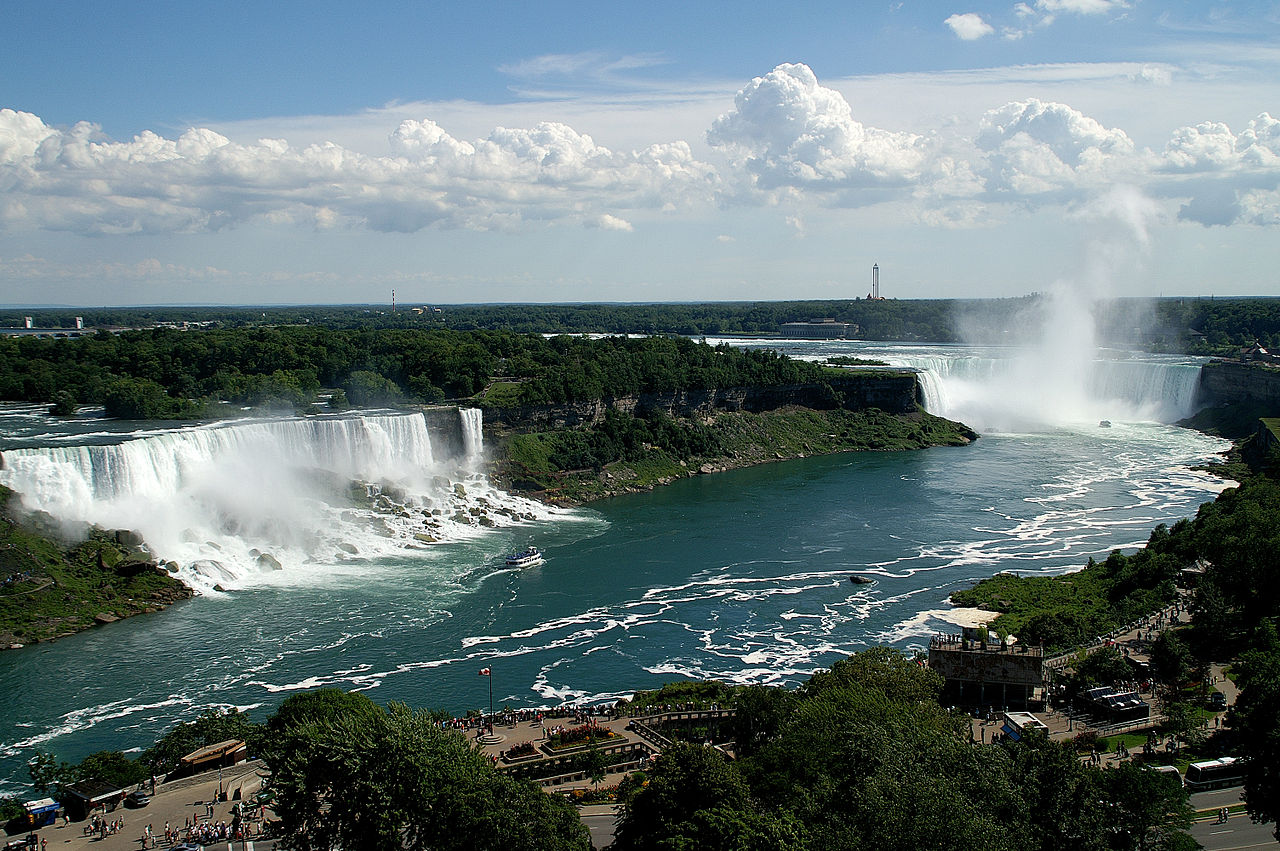

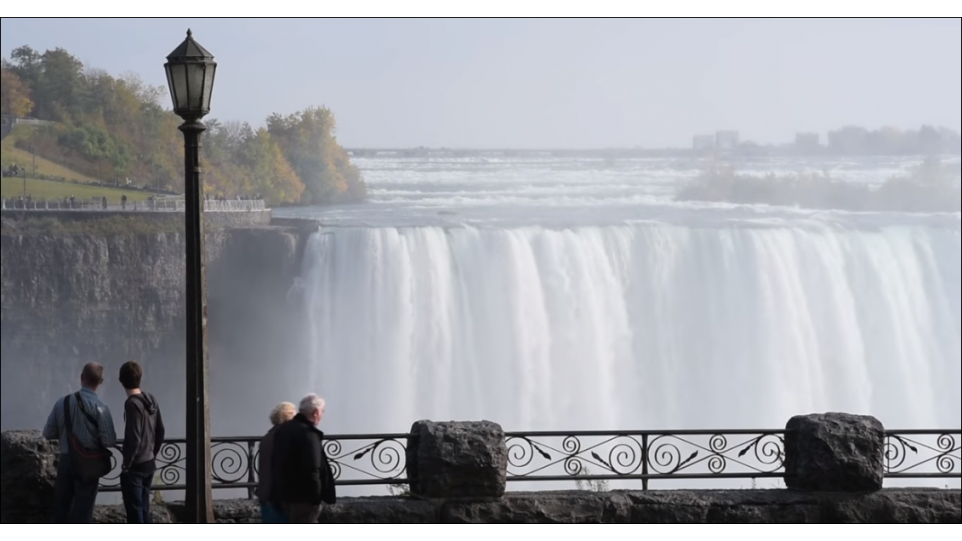

Ниагарские водопады, вид из Канады.

Снимок 2002 года.

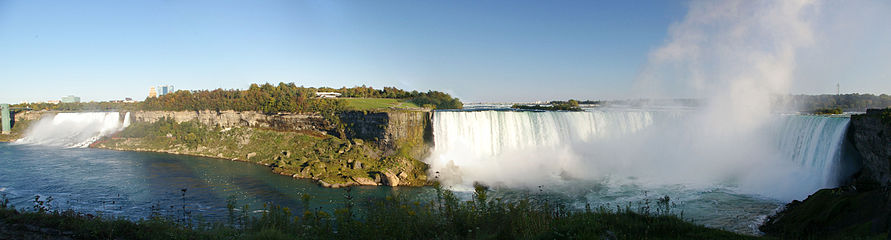

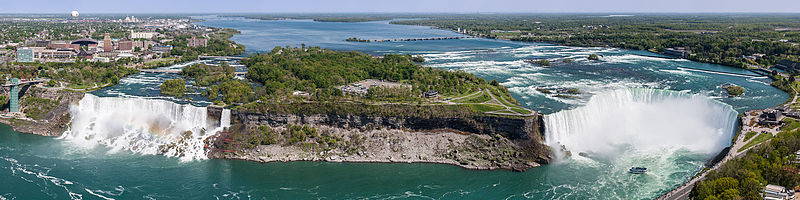

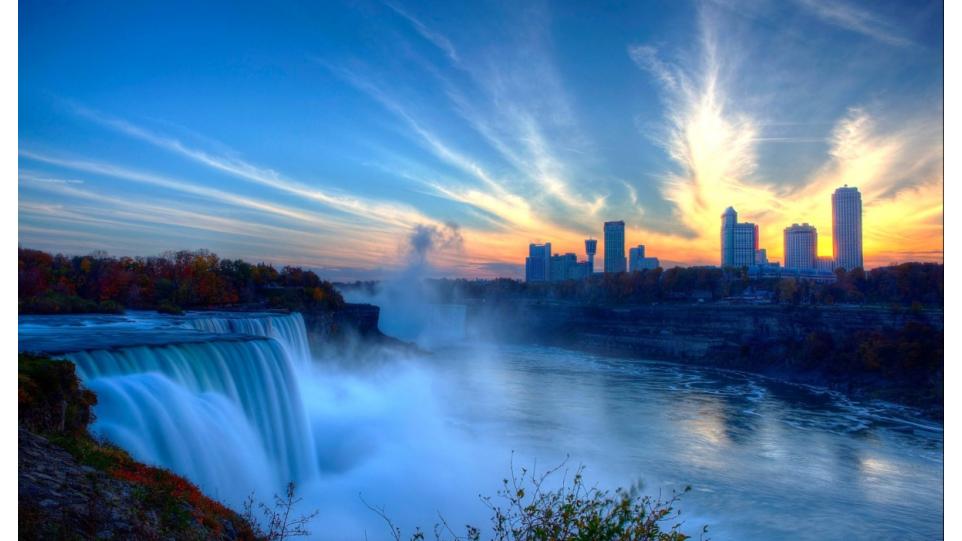

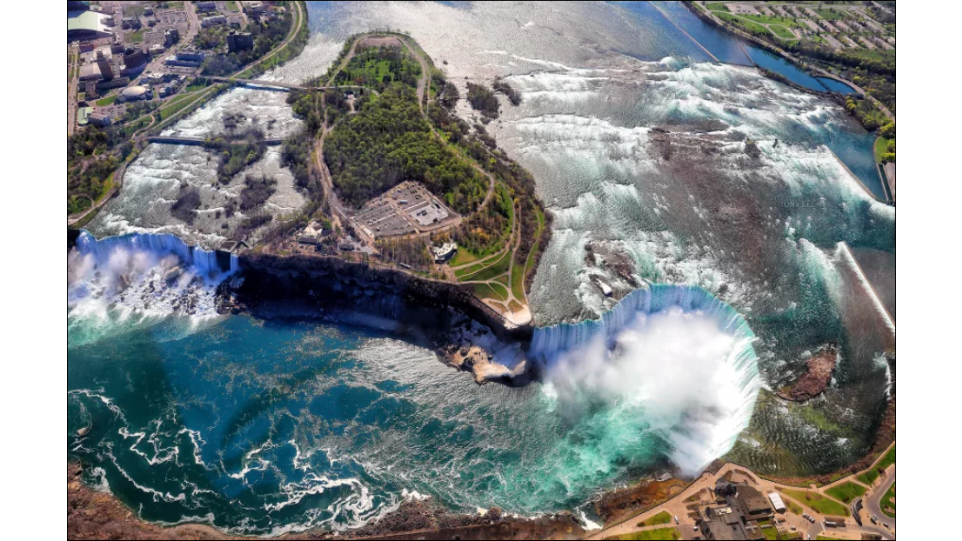

Вид на комплекс водопадов (слева — «Американский» и «Фата», справа — «Подкова»).

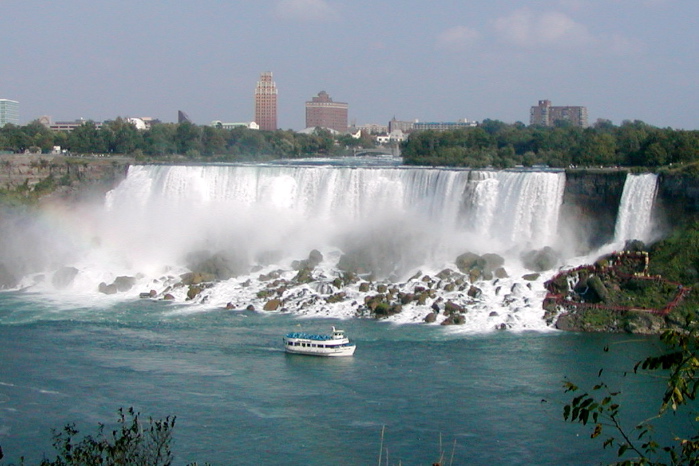

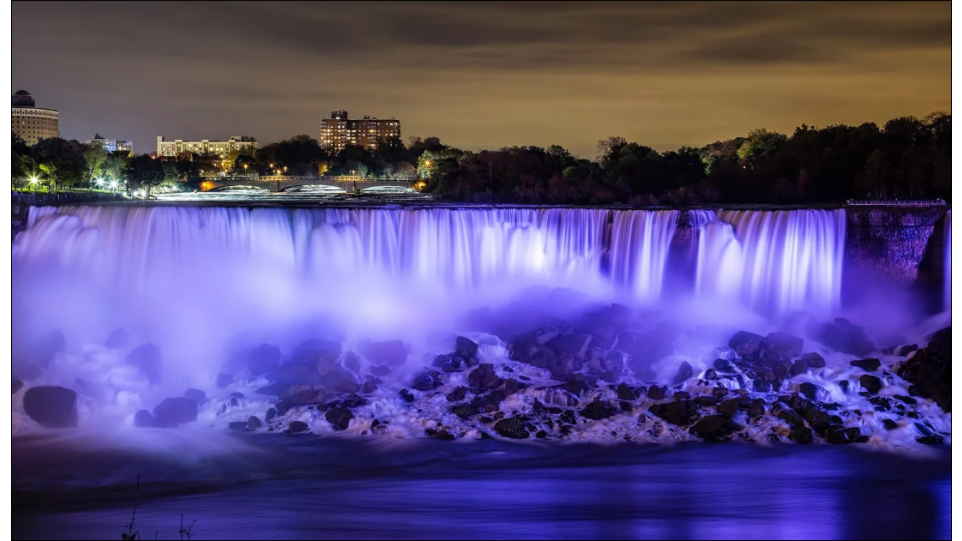

«Американский водопад» и водопад «Фата» (справа), снимок сделан с канадского берега.

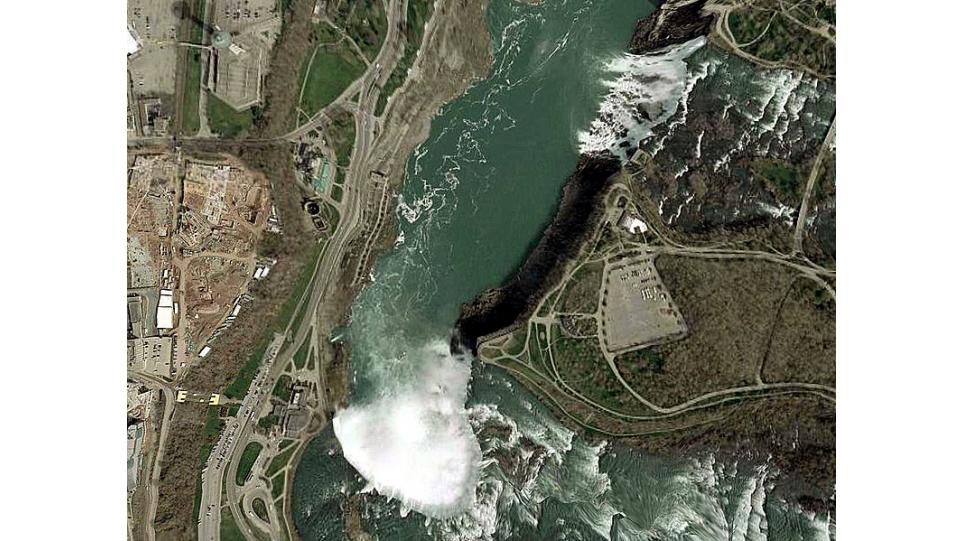

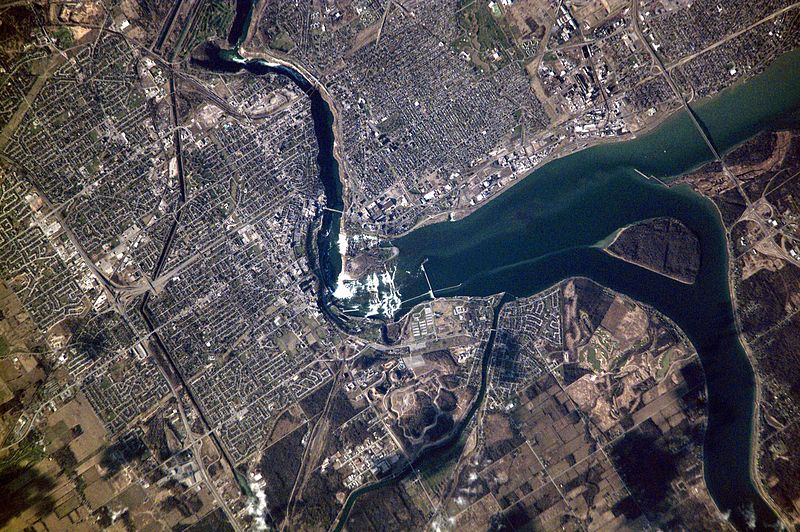

Вид из космоса (снимок сделан в апреле 2001 года).

Впервые комплекс ниагарских водопадов был освещен 200 бенгальскими огнями в 1860 году в честь спуска на воду британского винтового 121-пушечного винтового линейного корабля 1 ранга «Prince of Wales».

В 1879 году – первое использование электрических источников света: в честь визита генерал-губернатора Канады (символического представителями Британской Короны) были зажжены первые образцы световых приборов с дуговыми угольными лампами.

В 1901 году эти прожекторы в течение недели освещали водопады во время Панамериканской выставки, а в 1907 году это освещение функционировало целый месяц в течение такой же экспозиции. Прожекторы были установлены на американской стороне, для «окрашивания» света применялись желатиновые фильтры разных цветов, рамки с которыми менялись «по свистку» режиссера нанятыми добровольцами, получавшими 50 € за ночь такой работы.

Niagara Falls Illumination Board (NFI): Комитет – куратор технического состояния и обслуживания освещения Ниагарского водопада был образован в 1925 году и существует до сих пор. NFI финансировал оборудование первой системы электрического освещения водопада прожекторами с дуговыми угольными лампами нового типа (1925 г.)

 Новая эра освещения началась в начале 1970-х гг., когда был установлен 21 прожектор с ксеноновыми лампами мощностью 4 кВт каждая. С 1997 года поэтапно производилась замена на новые типы прожекторов с усовершенствованными моделями ксеноновых ламп.

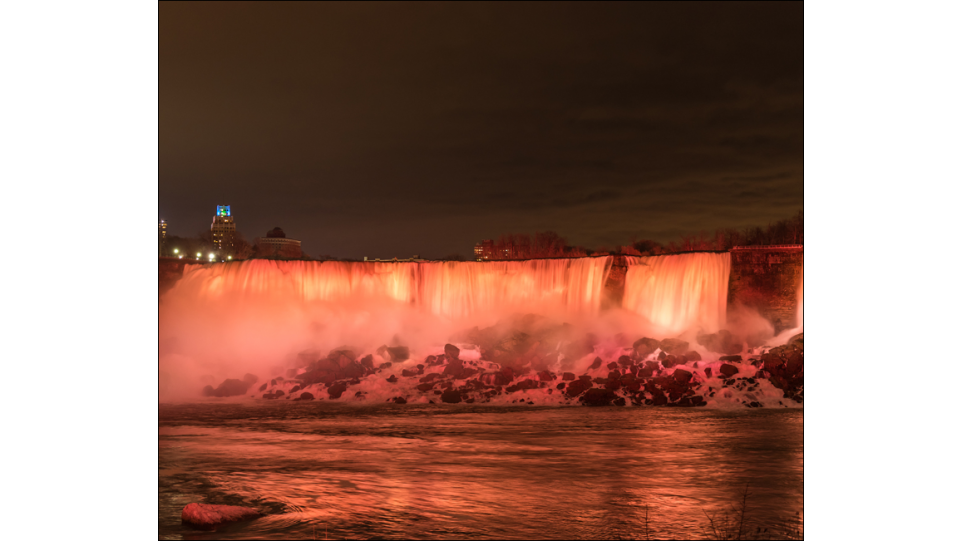

В 2014 году было принято решение о кардинальной модернизации системы освещения с переходом на самые современные модели регулируемых светодиодных прожекторов, с помощью которых, кроме существенного снижения расхода электроэнергии, возможно осуществить практически бесчисленное число вариантов цветодинамических режимов освещения падающих водных масс...

В 2017 году проект был реализован консорциумом «Niagara Falls Illumination Enhancement Team»:

Представители компаний, реализовавших в 2017 году проект нового светодиодного освещения водопада: Osvaldo Sepulveda (Mulvey & Banani Lighting ); Michael Smolyansky, (Salex); Alan McIntosh, Paul Boken ( Mulvey & Banani); Ed Gesch, (ECCO Electric); Nick Puopolo, ( Salex); Ron Foley, (Sceneworks); Bill Roth; (Stanley); Linus MacDonald (Illumination Board Consultant).

«Сойтись вместе — это начало.

Держаться вместе — это прогресс.

Совместная работа — это уже успех...».

Генри Форд.

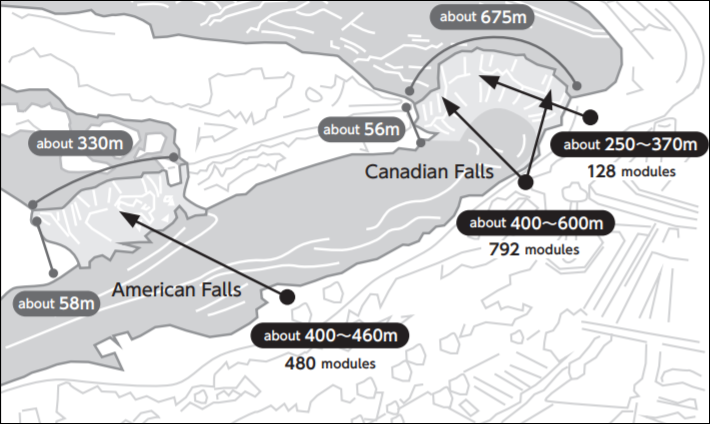

План размещения прожекторных групп.

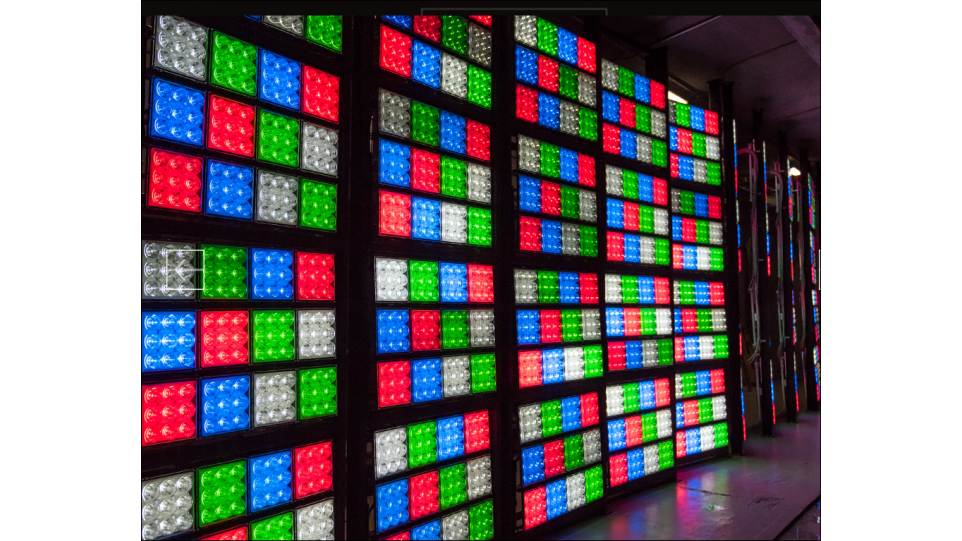

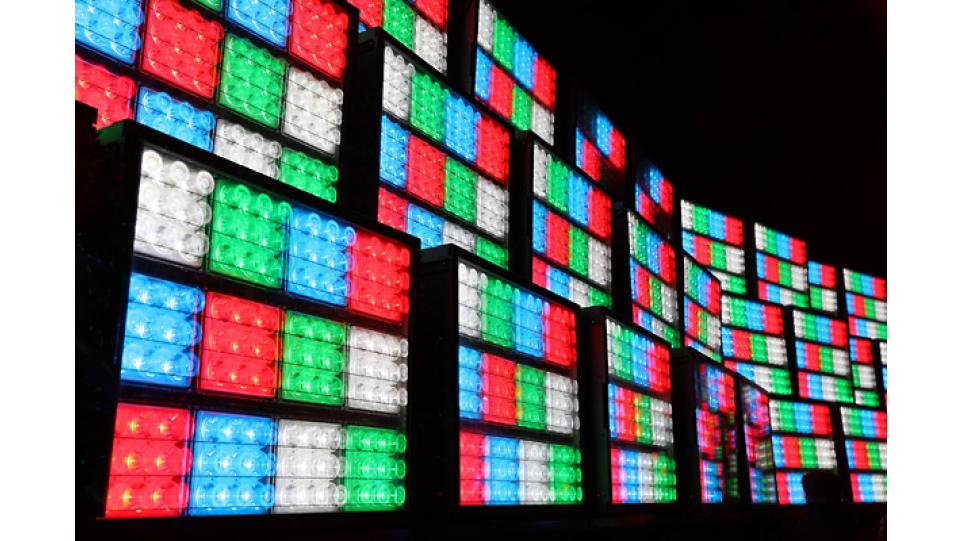

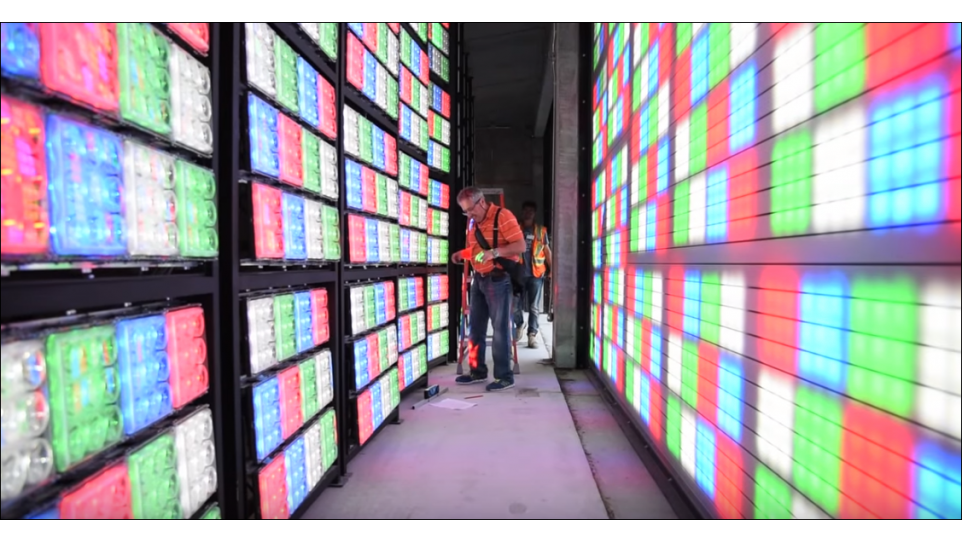

Всего в новой системе (на канадской и американской сторонах этого региона) установлено 1400 шт. прожекторов с модулями RGBW-LED компании LUMILEDS. Общее количество светодиодных чипов – 12 600.

Эти прожекторы разделены на 3 удаленные друг от друга группы - по 480, 792 и 128 шт., которые находятся от водопада на расстояниях от 250 до 600 метров. Мощность, потребляемая прожектором – 20 Вт.

Суммарное энергопотребление системы – 28 кВт (cтарая система потребляла 84 кВт).

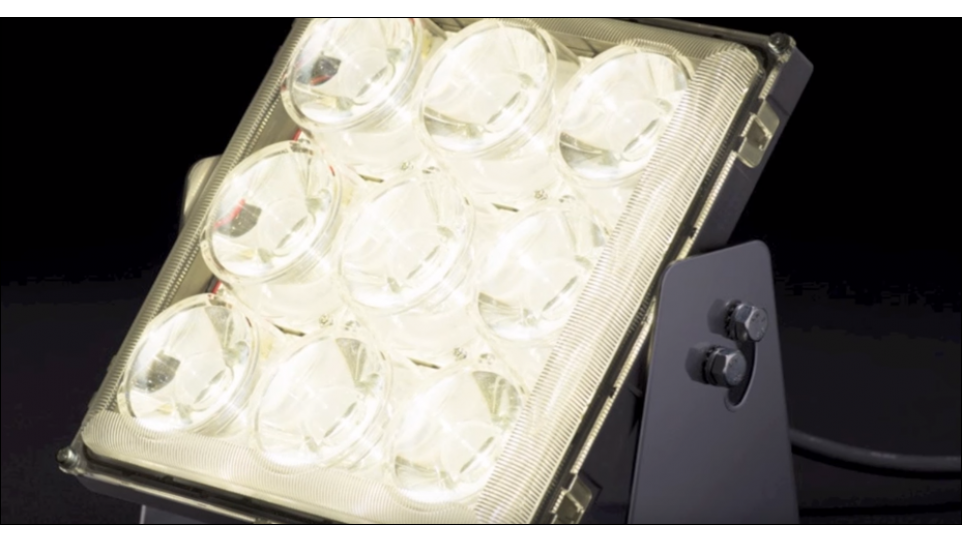

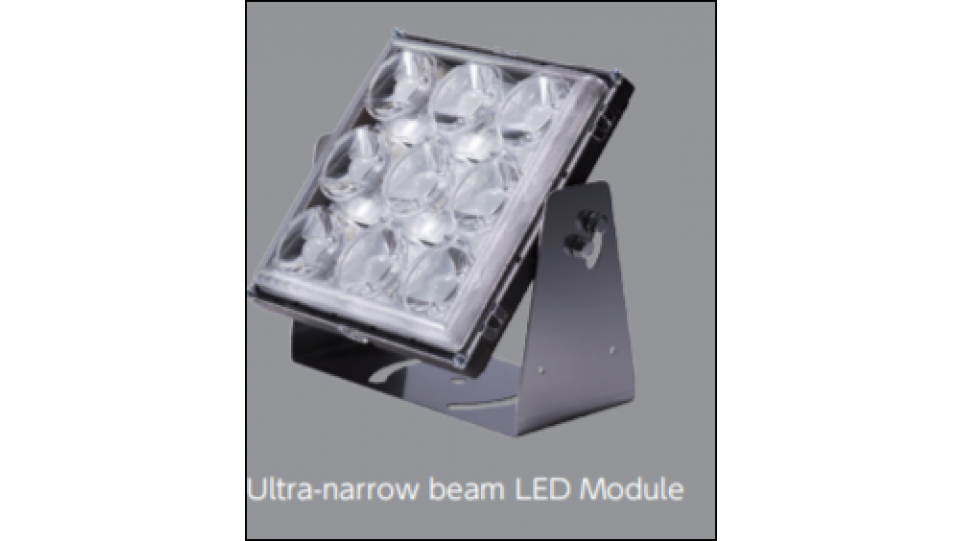

Необходимость прецизионной ориентации световых пучков и минимизации рассеяния света в ночное небо потребовало разработки специальной линзовой оптики, которая обеспечила светораспределение прожекторов типа „extra narrow spot“ c углом рассеяния пучков света 2,50.

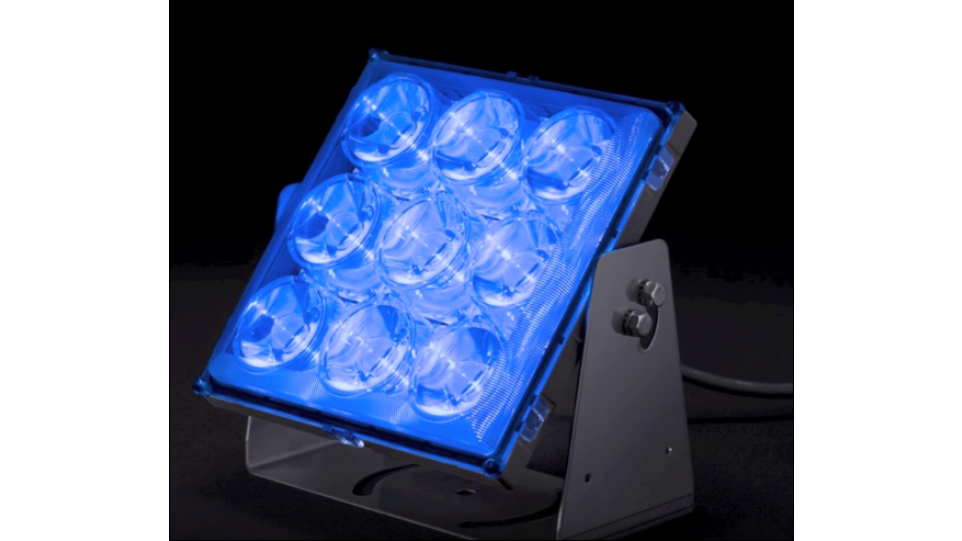

Корпуса прожекторов изготовленные из алюминия и частично из углеполимера “polyestercarbon”, имеют степень защиты IP 65, массу 4,3 кг; размер лицевой поверхности 203х203 мм, толщина корпуса 47 мм.

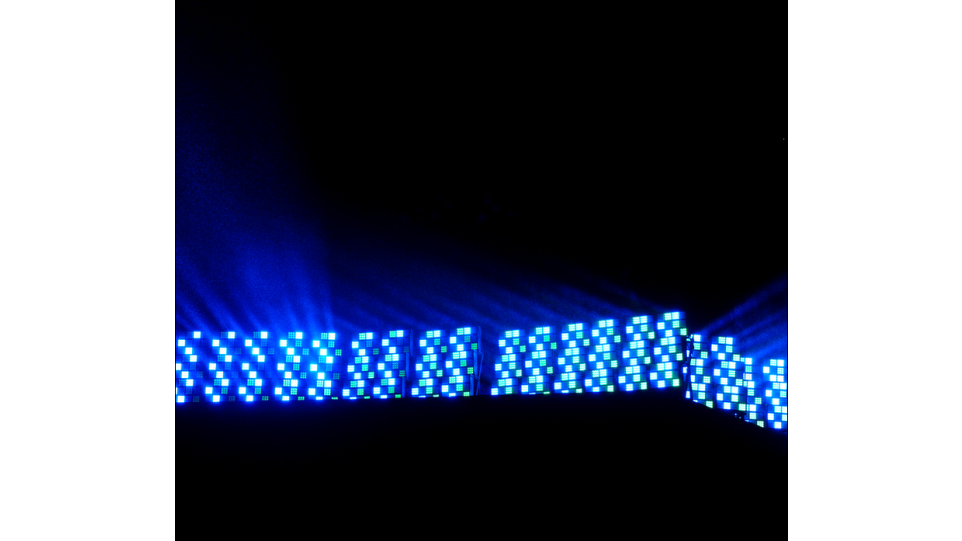

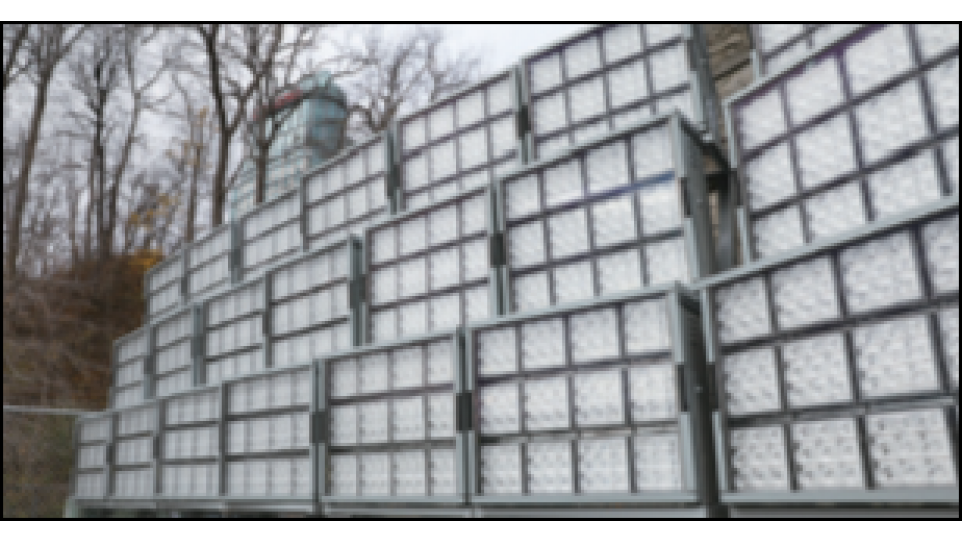

Установлены прожекторные кластеры в специальных «бункерах», предотвращающих прожекторы от прямого воздействия дождя, тумана, снега, льда.

Прогнозируется, что с учетом фактического ежегодного времени работы системы, она может прослужить без спецобслуживания, в первую очередь, без замены светодиодов - от 20 до 25 лет.

Блоки регулирования, подключенные к системе DMX, рассосредоточены в 350 зонах (120 – на американской и 230 – на канадской стороне).

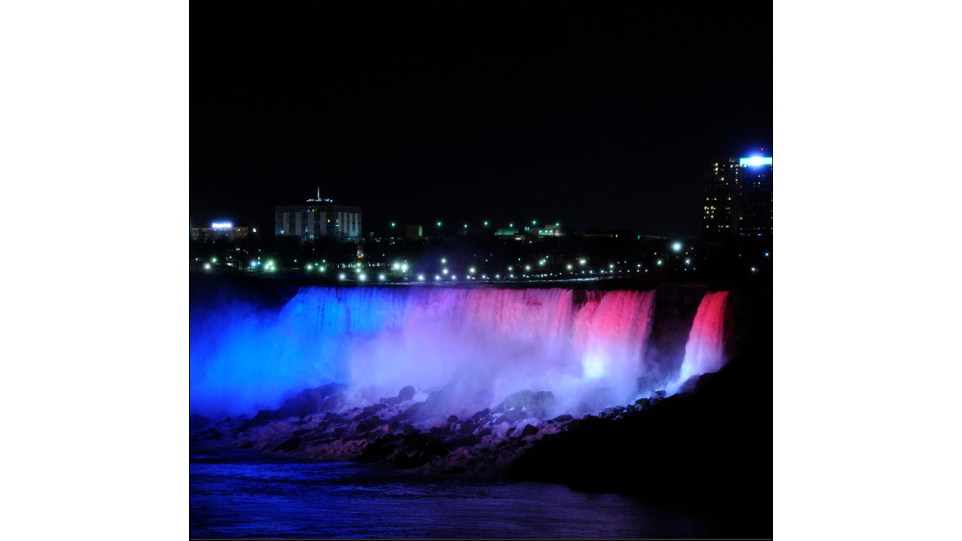

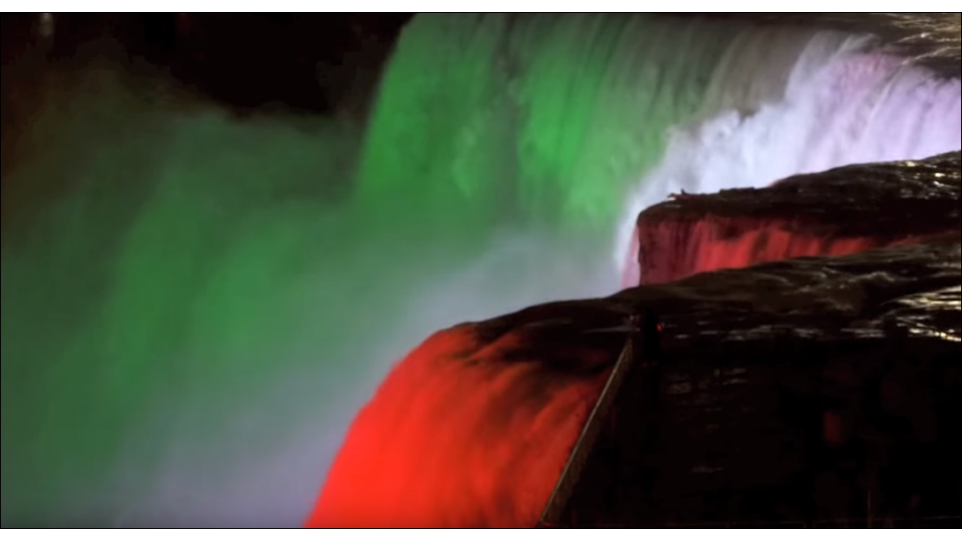

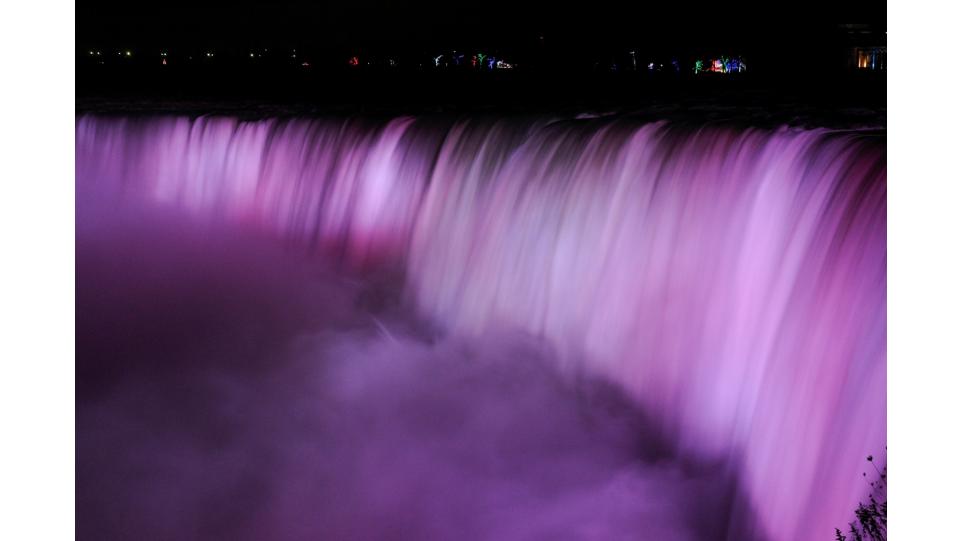

Возможно воспроизведение более 16,7 млн. цветовых оттенков излучения.

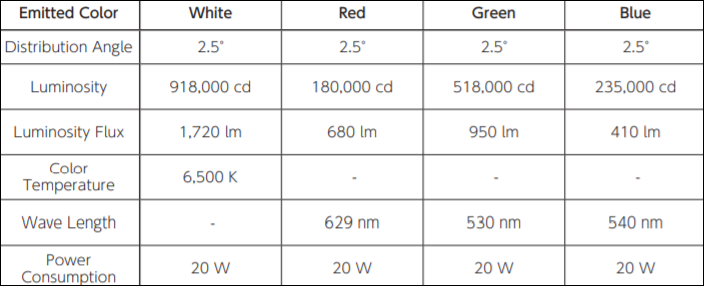

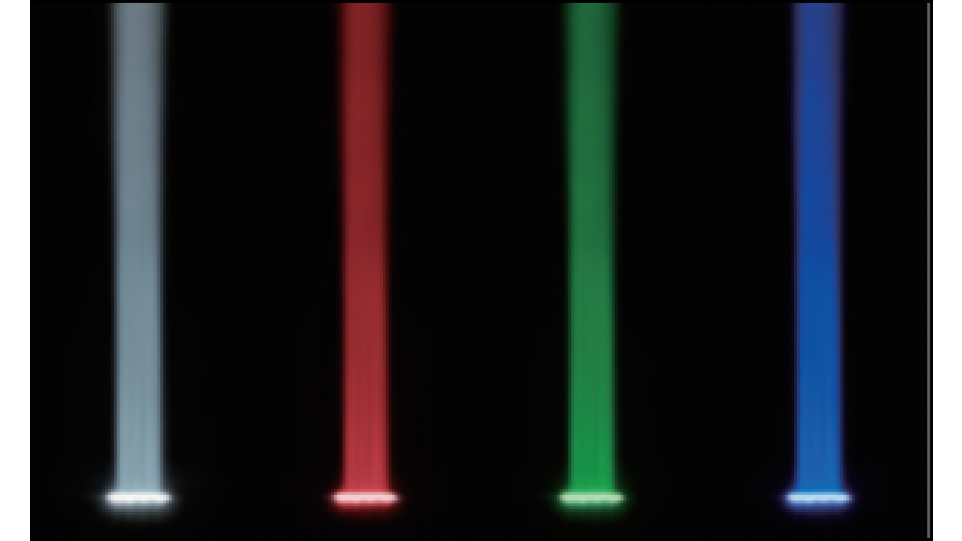

Основные характеристики белых, красных, зеленых и голубых модулей.
