Архитектура и наружное освещение фасада нового музея современного искусства «The Broad» в Лос-Анжелесе

13.03.17

Архитектурный проект здания: Diller Scofidio+Renfro - междисциплинарная дизайнерское бюро интегральной архитектуры (Нью-Йорк) и архитектурная студия Gensler Architects (Сан-Франциско).

Дизайн освещения фасада: Tillotson Design Ass. (Нью-Йорк).

Осветительные приборы: WE-EF Leuchten GmbH & Co. KG. (Биспинген, Германия).

Проект освещения фасада отмечен премией «IES Illumination Award of Merit 2016» Светотехнического общества Северной Америки (IESNA) и признан «Проектом февраля 2017» на портале ON-LIGHT.de.

Ранее мы рассказывали о системе внутреннего освещения экспозиционных залов музея «The Broad» в этом материале.

В сентябре 2015 года в Лос-Анджелесе (221 South Grand Avenue) был открыт новый музей современного искусства «The Broad», построенный на средства фонда «Broad Art Foundation», основанного филантропом, меценатом и знаменитым коллекционером произведений искусства Эли Бродом и его супругой Эдит. В музее около 2000 экспонатов из собрания фонда и личной коллекции супругов Брод.

Музей расположен на "культурной миле" Лос-Анжелеса (Grand Avenue) и соседствует с такими значительными объектами города, как:

Музею присвоен серебряный сертификат LEED (стандарт энергоэкономичности нежилых зданий в США). По оценкам экспертов, «The Broad» является самым энергоэффективным музейным зданием в Сев.Америке (c минимизированным потреблением электроэнергии всего технического оборудования – обогрев, водоснабжение, кондиционирование, освещение).

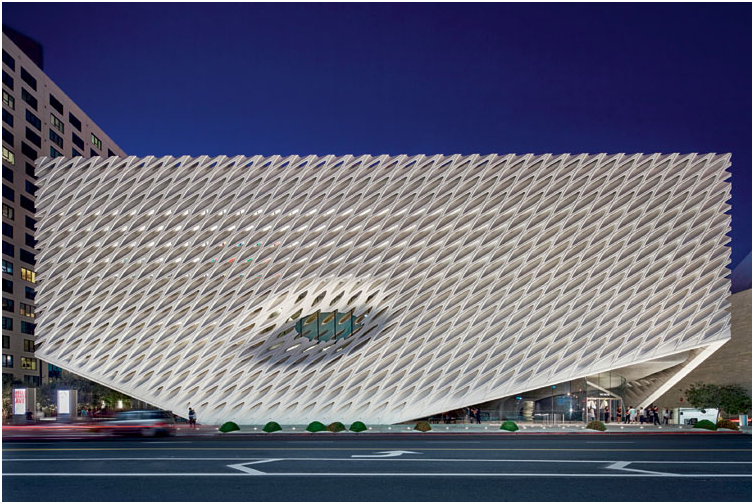

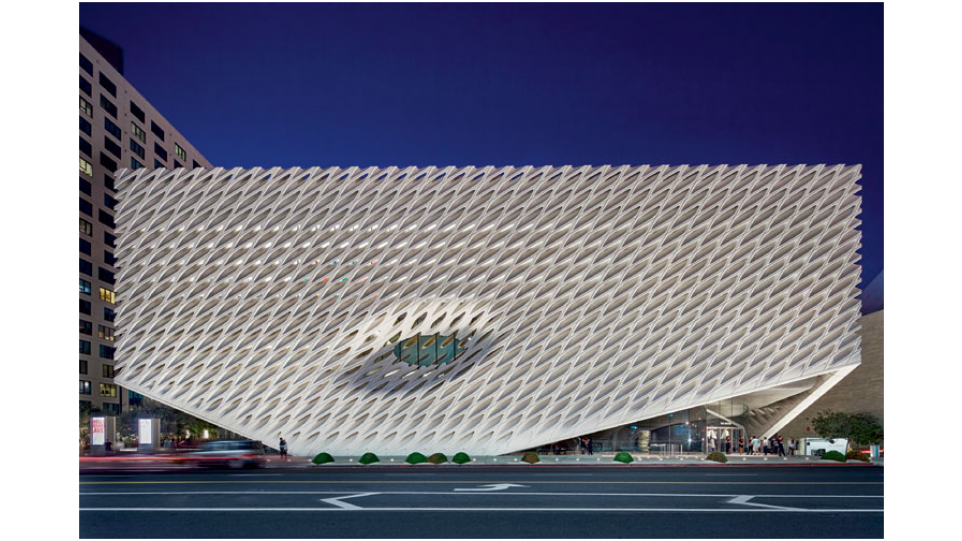

Впечатляющий внешний вид музея определяется светло-серой, ажурной, как бы перфорированной, оболочкой фасада, которая состоит из 2500 светопропускающих ромбических железобетонных блоков, армированных стекловолокном.

Эта конструкция является средством солнцезащиты и теплоизоляции. Само здание музея (из стекла и металла) конструктивно не связано с этим привлекательным архитектурно–строительным элементом.

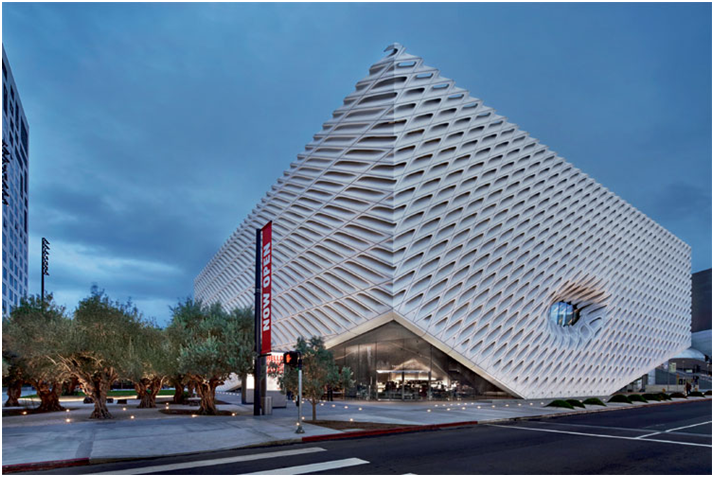

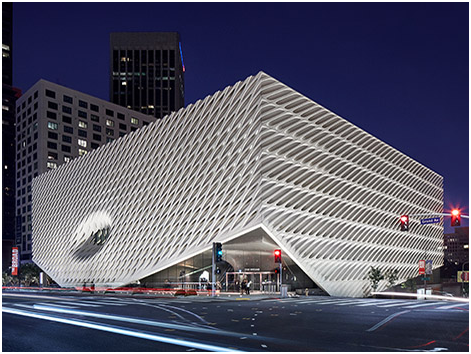

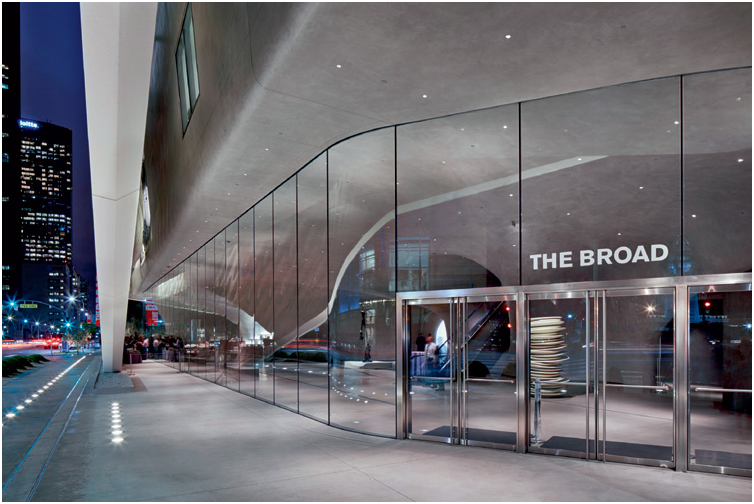

Углы фасада скошены и приподняты – они маркируют зоны входа, а в центре фасадной оболочки привлекает внимание экстравагантно выразительная вогнутость Okulus (Око).

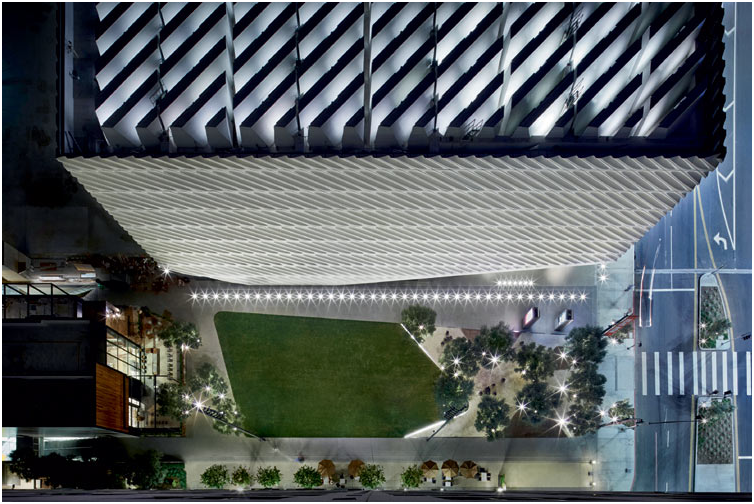

Вид сверху

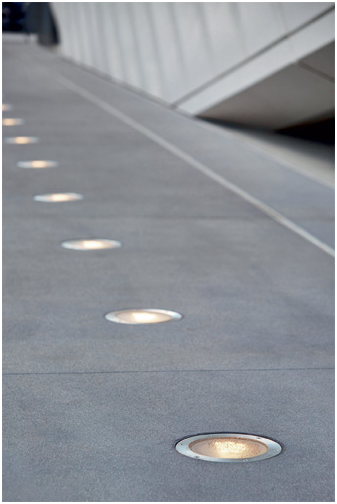

Германская фирма WE-EF установила вокруг здания 180 встроенных в грунт и камень покрытия светодиодных светильников «ETC330-GB LED Gimbal».

Большая часть из них расположена параллельно фасаду и, освещая оболочку скользящим светом, выявляет ее пластический рисунок .

Эти светильники отличаются высокой светотехнической эффективностью и малым энергопотреблением - всего 12 Вт.

Карданные узлы подвески светооптических головок позволили при настройке освещения вращать их вокруг вертикальной оси на 360° и наклонять в пределах угловой зоны 300.

Оптимальной ориентацией оптических осей светильников относительно плоскости фасада оказался угол 50. Лицевая поверхность линз была подвержена слабой пескоструйной матировке. Поэтому «конусы» световых пучков имеют несколько размытые края и пучки соседних светильников в ряду мягко перекрывается.

Для исключения слепящего действия в светильниках предусмотрены экранирующие вставки, предотвращающие выход излучения в сторону пешеходной дорожки.

Степень защиты от проникновения воды и пыли – максимальна: IP68.

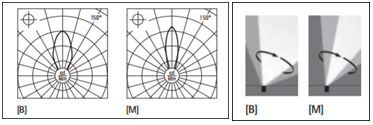

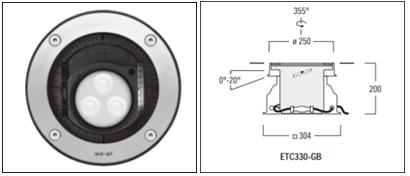

«ETC330-GB» (12 Вт, 700 мA, 1476 лм, 4000К, 170)
