Philips Lighting: LED-модернизация освещения футбольного стадиона «ALLIANZ ARENA» (Мюнхен)

19.03.19

ArenaVision LED gen2 1470 W vs ArenaVision MVF 2000 W

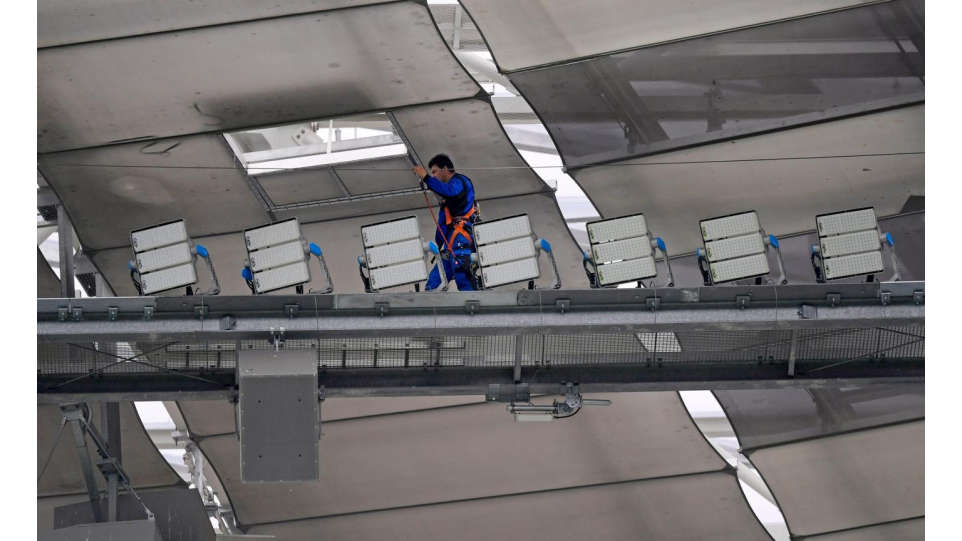

Для функционального освещения игрового поля установлено 296 светодиодных прожекторов «Arena Vision LED» мощностью 1,47 кВт. Суммарная потребляемая нового освещения ≈ 435 кВт (что на ≈ 30%меньше, по сравнению со старой системой. в которой применялись прожекторы с металлогалогенными лампами 2 кВт).

Новое освещение отвечает требованиям, предъявляемым FIFA (Fédération Internationale de Footbal lAssociation) и UEFA (Union of European Football Associations) к стадионам высшего класса («Level Elite A»), на которых проводятся игры финальных стадий национальных и международных чемпионатов.

Обеспечен необходимый визуальный комфорт для зрителей, игроков, судейской бригады и обслуживающего персонала.

Высокое качества изображения при проведении прямых телерепортажей в стандарте Ultra-HDTV и видеозаписи «супер»-замедленных повторов эпизодов игры (Super slow motion) достигнуто за счёт выполнения норм и рекомендаций, изложенных в брошюре FIFA FUSSBALL Stadien. Technical requirements and recommendations 2011 и в публикации UEFA Handbook for Quality Stadiums:

Оценка равномерности освещенности: U1 = Емин./Емакс.; U2 = Емин./Еср.



Критерий ограничения слепящего действия прожекторной системы на игроков - индекс слепимости – GR Glare Rating < 50 ).





Кроме функционального освещения поля, предусмотрена возможность цветодинамического света во время эстрадных шоу, концертов.



Для этих целей внутри чаши стадиона дополнительно размещено 20 прожекторов типа Moving Heads (Vari-Lite VL 4000 Beam Wash) со сканирующими лучами цветного излучения. Режимы работы этих прожекторов синхронизированы с акустической музыкальной системой и позволяют реализовать различные эффекты, отвечающие самым высоким стандартам светоцветового оформления зрелищных мероприятий.


Высокое качество освещения обеспечено и в зонах, где игроки находятся до и после матча (раздевалки и физиотерапевтические помещения).



Легко регулируемый цветовой оттенок света может изменяться с мобильных приборов от активирующего (с преобладанием голубой компоненты) до релаксирующего («теплого» - с повышенной оранжево-желтой долей излучения).

В помещении для отдыха и релаксации установлены плоские потолочные светильники Philips One Space с повышенными звукопоглощающими свойствами.



Регулируется также и световая среда в туннеле, в котором перед началом игры команды ждут вызова на поле.

Энергосберегающая, автоматически регулируемая система Philips Green Parking System оборудована и на подземной парковке (Parkhaus Allianz Arena ).



Владельцы стадиона надеются, что «Альянс Арена» будет выбрана для проведения финала Лиги Чемпионов 2018 / 2019 и нескольких матчей чемпионатов Европы (EURO 2020 и EURO 2024).



Одновременно с установкой светодиодных прожекторов был произведен монтаж нового о LED - видеодисплея площадью 200 м(повышенная разрешающая способность - расстояние между пикселями 6 мм).





Arena Vision LED gen2







Характеристики прожектора «BVP425 1780/857 PSDMX 230V BV S2 T25»







Раздевалка и релакс-физиозал

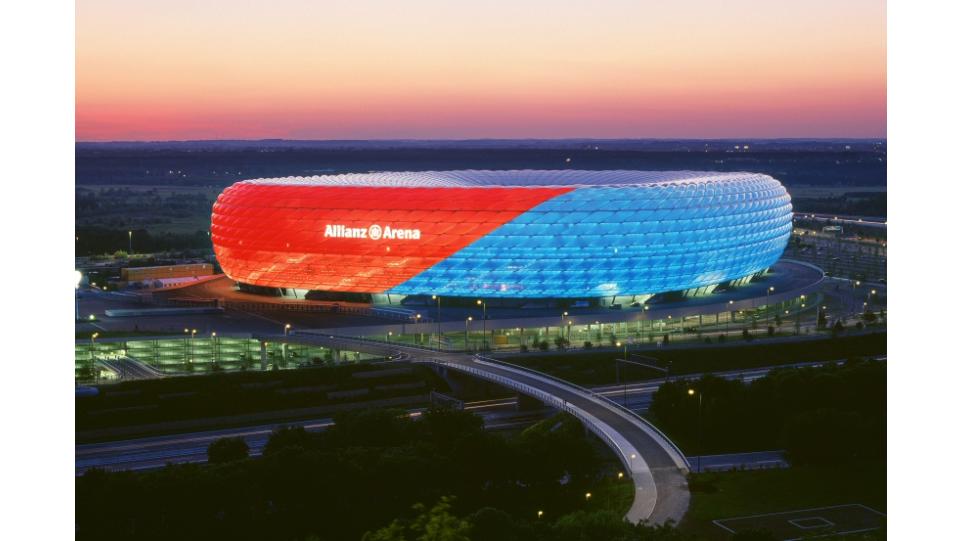

В 2015 году проведена модернизация внутренней подсветки внешней оболочки стадиона (29 000 м2).

Цветные люминесцентные лампы типа Т16 (Т5) были заменены на 6500 шт. светильников Color Graze LED с общим числом светодиодных модулей «LED RGBW» 300 000 шт.



Все светодиоды объединены в единую сеть управления и могут целенаправленно регулироваться в режиме реального времени со стационарного или мобильного компьютера. Цифровая программируемая система позволяет осуществлять множество динамических сценариев подсветки и информации, в том числе транслировать видео и анимационные сюжеты.



Замена люминесцентных ламп на светодиоды позволила снизить энергопотребление системы освещения оболочки арены на 60% ( экономия электроэнергии ≈ 100 000 кВт.ч/год ). Кроме того, резко сократились затраты на обслуживание (замену источников света): применены светодиоды компании Philips Color Кinetics полезным сроком службы 80 000 ч (что примерно соответствует суммарному времени 53 000 матчей Бундеслиги.



Карл-Хайнц Румменигге – председатель правления клуба FC Bayern, бывший игрок «Баварии» и сборной Германии: «Меняющийся цвет свечения оболочки нашей арены великолепен. Такой вечерний облик стадиона прибавляет телезрителям и фанам эмоций при подходе к арене и после матчей».
