Преимущества модернизации освещения офисов с применением новых светильников на базе светодиодов

25.08.16

Встраиваемые в модульные панели подвесных потолков (600х600 мм) светильники с люминесцентными лампами диаметром 26 мм (тип Т8) 4х18 Вт с электромагнитными балластами (с пониженными потерями - 12-15% от мощности лампы) и с зеркальными экранирующими решетками до сих пор остаются, к сожалению, «старым стандартом» освещения многих общественных помещений, в том числе, управленческих и инженерных офисов.

При световом потоке лампы 1350 лм и КПД светильника 65-68% световой поток такого светильника 4х18 Вт обычно составляет 3550-3670 лм, а потребляемая мощность, в зависимости от типа балласта, 84-86 Вт.

Сегодня в ассортименте целого ряда производителей, в том числе и у TRILUX GmbH & Co. KG (Арнсберг), появилась энергосберегающая альтернатива для замены старых «люминесцентных» предшественников: светильники на базе светодиодов с такими же габаритами и установочными размерами.

Светодиодные квадратные светильники имеют приблизительно такой же световой поток 3700 лм, но потребляют примерно в 2 раза меньше электроэнергии 40-45 Вт. К тому же - полезный срок службы светодиодов в 3,5-4 раза превышает срок службы люминесцентных ламп, работающих в схемах с электромагнитными балластами.

Новые светодиодные светильники при замене старых легко устанавливаются в предусмотренные ранее проемы в панелях заполнения подвесных потолков.

Яркостные характеристики светодиодных осветительных приборов удовлетворяют нормам по ограничению слепящего действия и создают необходимый зрительный комфорт на рабочих местах со стационарными компьютерами.

Долнительный резерв экономии электроэнергии при модернизации – это использование светорегулирующей системы стандарта DALI, автоматически изменяющей световой поток светодиодов (в зависимости от интенсивности дневного света, проникающего в окна) и оснащение светильников датчиками присутствия.

Обследование достаточно большого числа новых систем освещения в групповых бюро (регулируемых указанными выше методами) показало, что может быть достигнута экономия около 55% по сравнению со старыми вариантами осветительных установок.

Ниже приводятся 2 примера, иллюстрирующие преимущества модернизации офисов относительно небольшой площади с применением энергосберегающих осветительных приборов нового поколения.

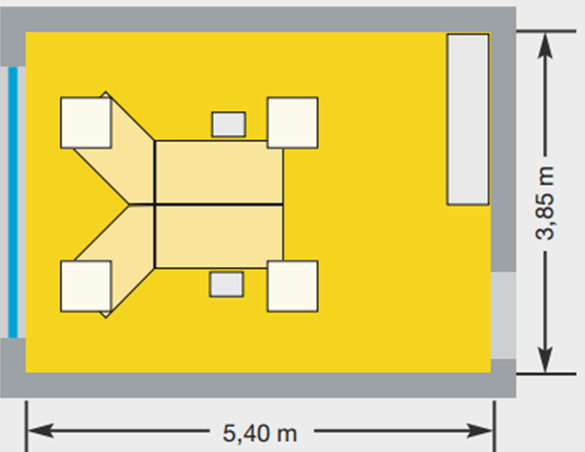

Объект: офис для двух сотрудников

Размеры: 5,4 х 3,85 х 2,7 м. (площадь 20,8 м2).

Коффициенты отражения: потолок -70%, стены – 50%, пол – 30%.
Нормируемая средняя освещенность плоскости столов500 лк.



Показатели

Старая ОУ: встроенные светильники с ЛЛ 4х18 Вт (Т26), эл.магнитные. балласты с пониженными потерями (1) или электронные ПРА (2), зеркальная экранирующая решетка (светорегулирующая система и датчики присутствия - нет)

Новая ОУ: встроенные светильники со светодиодными модулями общей мощностью 43 Вт, экранирующая решетка, система автоматического регулирования светового потока светильников, датчики присутствия

Количество светильников (600х600 мм)

4

4

Мощность, потребляемая одним светильником

84 Вт (1)/76 Вт (2) (световой поток светильника – 3672 лм)*

43 Вт

Суммарная мощность, потребляемая всей ОУ (четырьмя светильниками)

336 Вт (1) / 304 Вт (2)

172 Вт

Удельная установленная мощность на ед. площади помещения

16,15 Вт/м2 (1)

14,61 Вт/м2 (2)

8,26 Вт/м2

Эффективное суммарное время работы ОУ за год)**

2750 ч/год

1238 ч/год

Годовое потребление электроэнергии (в среднем)

924 кВт• ч /год (1)

836 кВт• ч /год (2)

212,9 кВт• ч / год

Экономия



77%(1)

74%(2)

*Большинство функционирующих квадратных встроенных светильников с ЛЛ 4х18 Вт и зеркальными экранирующими решетками имеют КПД = 68%. Световой поток одной люм. лампы 18 Вт -1350 лм. Световой поток светильника: 4 x 1350 лм x 0,68 = 3672 лм. С электронным ПРА (ЭПРА) потребляемая мощность одним светильником -76 Вт, а при электромагнитном балласте с пониженными потерями – 84 Вт). Стандартная ЛЛ номиналом 18 Вт при включении с электронным ПРА потребляет 16 Вт.

**Если суммарное время работы светильников в старой нерегулируемой ОУ составляет в среднем 2750 ч /год, то в новой ОУ оно более, чем в 2 раза меньше – 1238 ч /год, так как в светлое время суток используется система автоматического регулирования освещенности (в зависимости от интенсивности дневного света, проникающего в окно), а также функционируют датчики присутствия (отключающие светильники при отсутствии сотрудников на рабочих местах).

В модернизированной ОУ применены светодиодные светильники с экранирующими решетками и с близким по величине световым потоком - 3700 лм (потребляемая мощность 43 Вт).

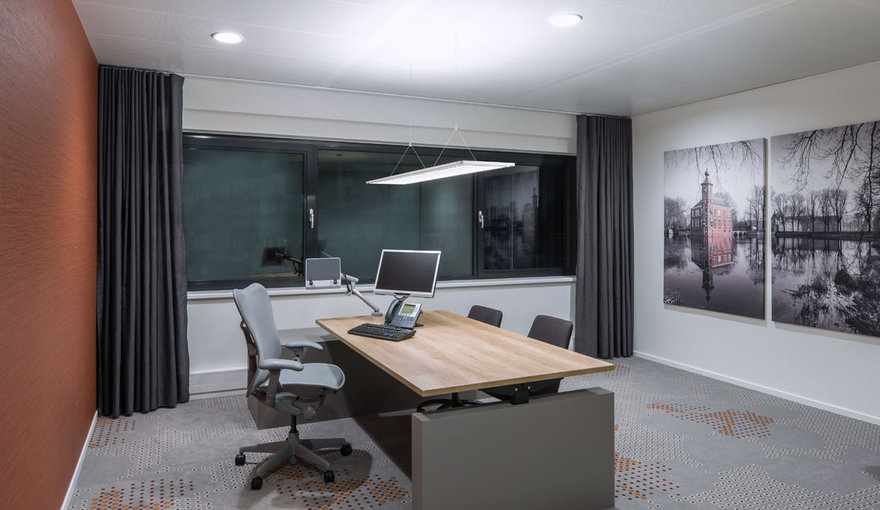

Объект: офис руководителя

Офис руководителя фирмы (или компании) в большинстве случаев - это в одном объёме и рабочее бюро, и комната для совещаний с сотрудниками и переговоров с клиентами или гостями. Поэтому оформление интерьера должно соответствовать его репрезентативности.

Идеальная система освещения здесь должна удовлетворять одновременно требованиям высокого уровня дизайна осветительных приборов, их светотехнической эффективности и энергоэкономичности .

Эстетически и психологически благоприятно воспринимаются яркостные акценты на стенах от светильников направленного света и возможность варьирования различными сценариями освещения (например, в соответствии с погодными условиями и динамикой наружной световой среды в течение рабочего дня).

Один из возможных вариантов модернизации освещения в офисе руководителя фирмы: сравнение показателей старой и новой осветительных установок (ОУ).

Осветительные приборы

Старая ОУ

Встраиваемые светильники с ЛЛ 4х18 Вт, зеркальными решетками и эл.магнитными балластами с пониженными потерями (Tц=4000К, Ra= 75)

Новая ОУ

Trilux LateraloP Подвесной светодиодный (надстольный) светильник
(Tц=4000 К, Ra≥ 80)







Trilux InperlaLP

Встроенный в потолок светодиодный светильник (Tц=4000 К, Ra≥ 80)









Мощность, потребляемая светильником

84 Вт

90 Вт

16 Вт

Количество светильников в офисе, шт.

6

1

3

Суммарная мощность, потребляемая освещением

534 Вт

138 Вт

138 Вт

Годовое потребление электроэнергии

1469 кВт.ч

380 кВт.ч

380 кВт.ч

Стоимость годового расхода электроэнергии, евро

464

120

120

Годовая экономия в процентном соотношении



74%

74%

Годовая экономия электроэнергии



1089 кВт.ч

1089 кВт.ч

Годовая экономия финансовых средств*, евро



344











*при тарифе 0,23 €/кВт.ч и годовой наработке светильников 2750 ч.

В подобных репрезентативных офисах могут быть применены также следующие модели светодиодных светильников из ассортимента фирмы TRILUX:

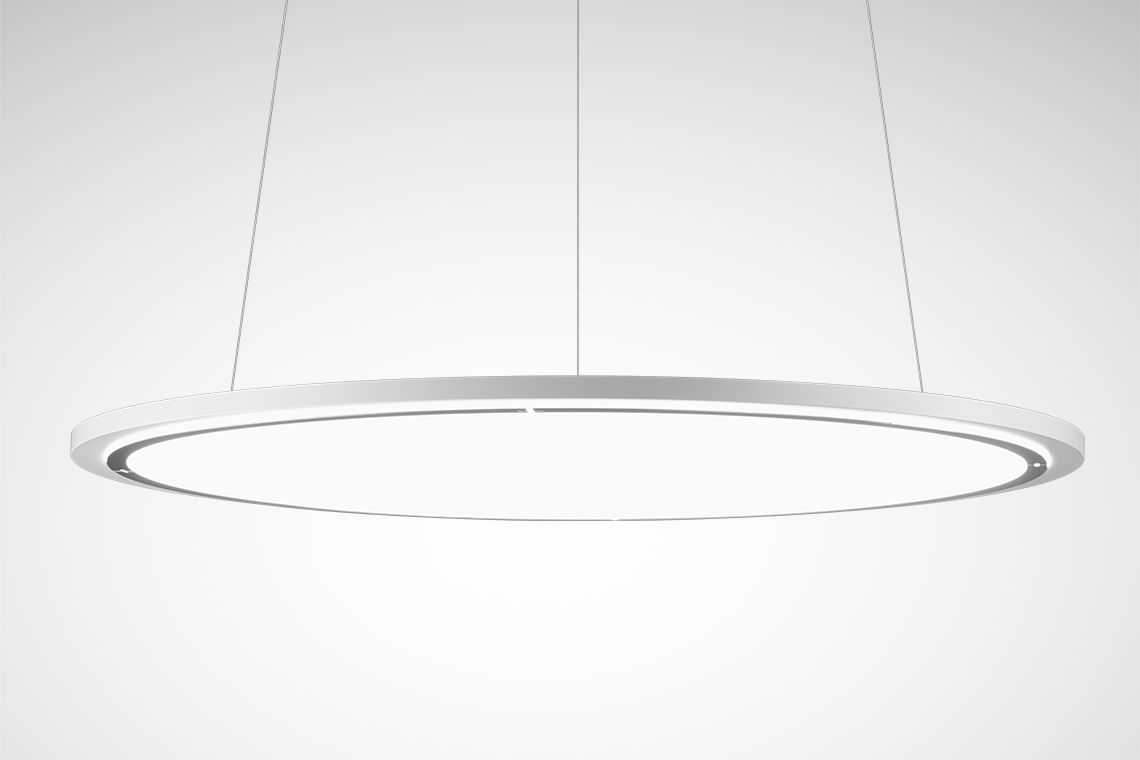

Lateralo Ring LED

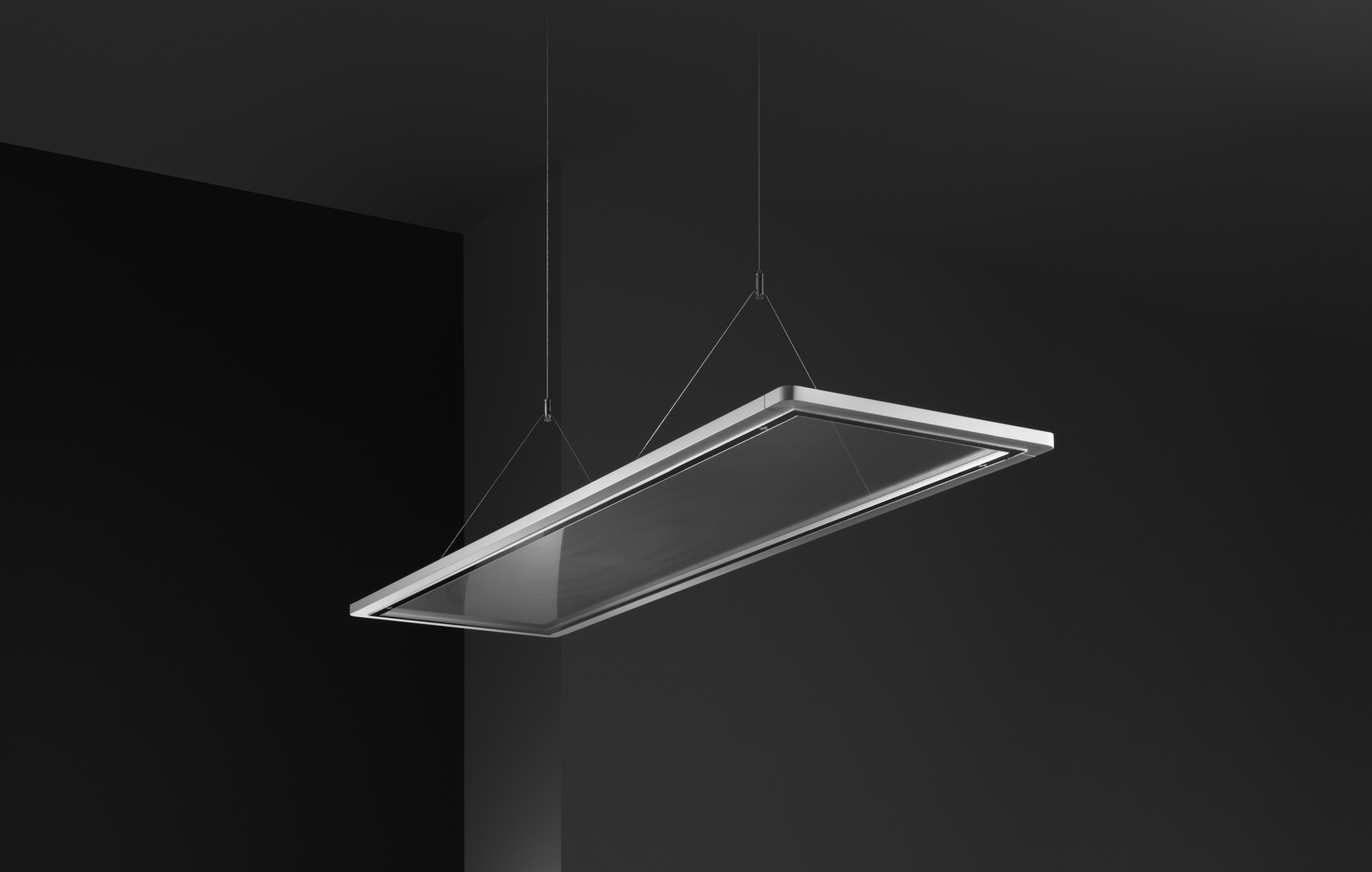

Lateralo Plus LED

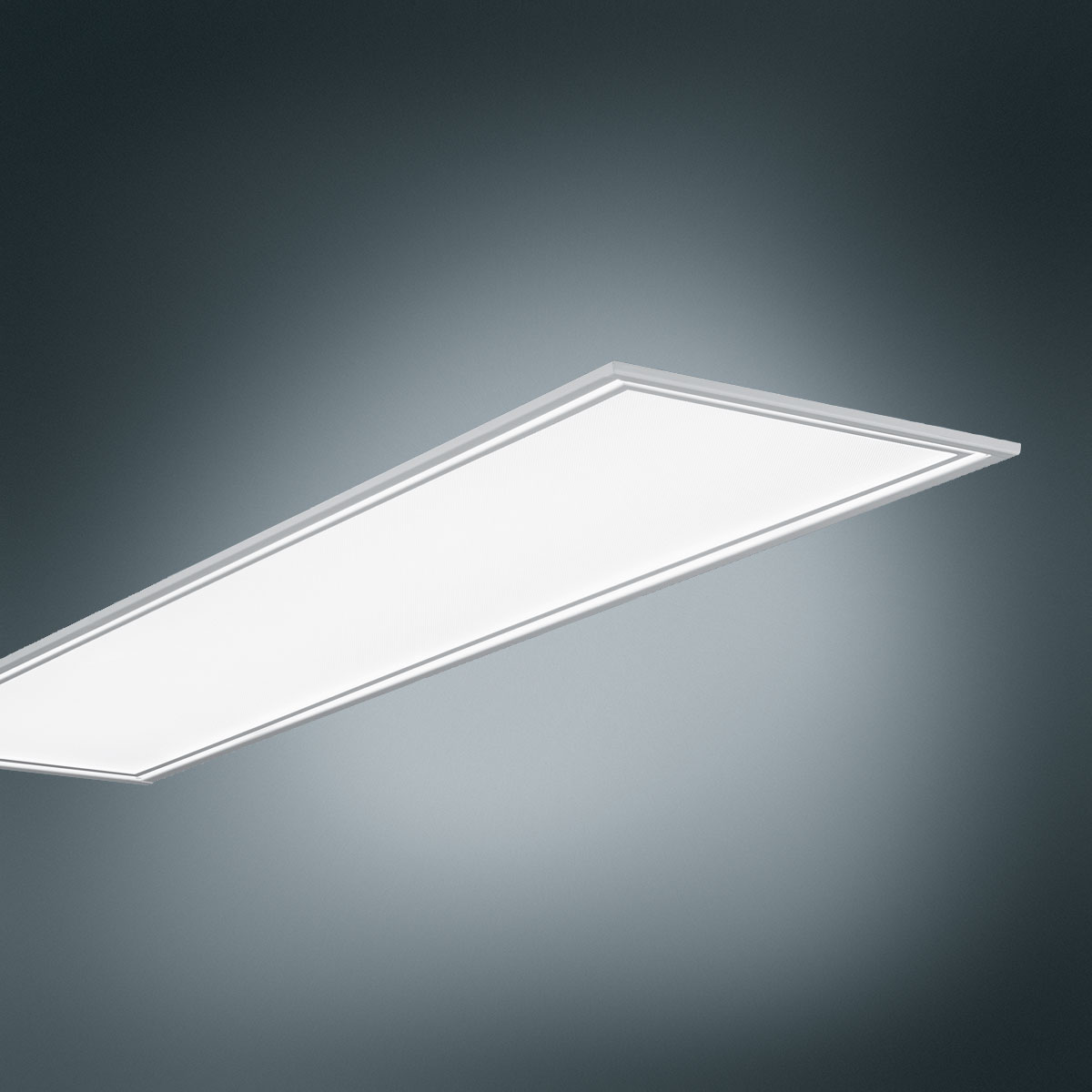

Belviso LED

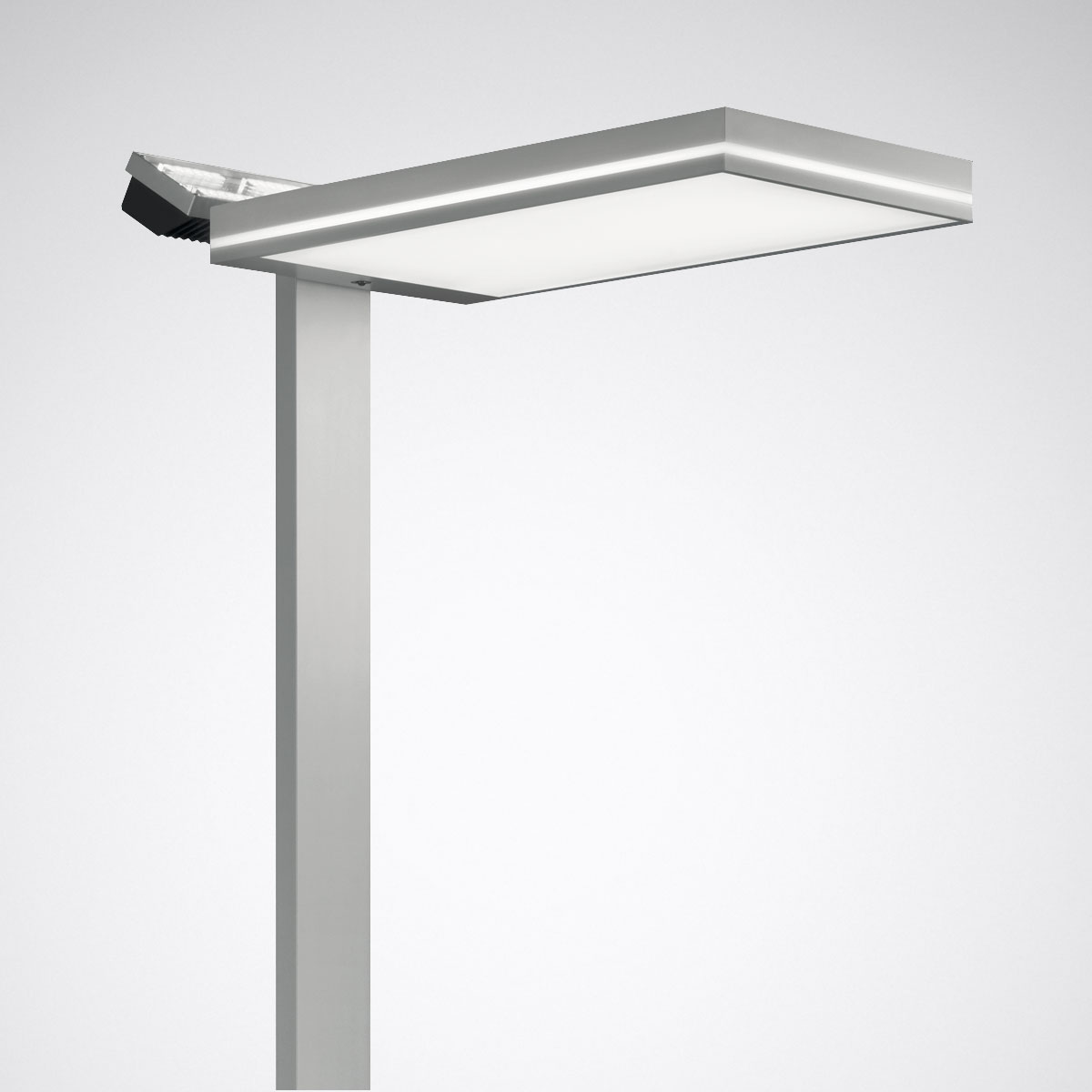

Belviso S LED

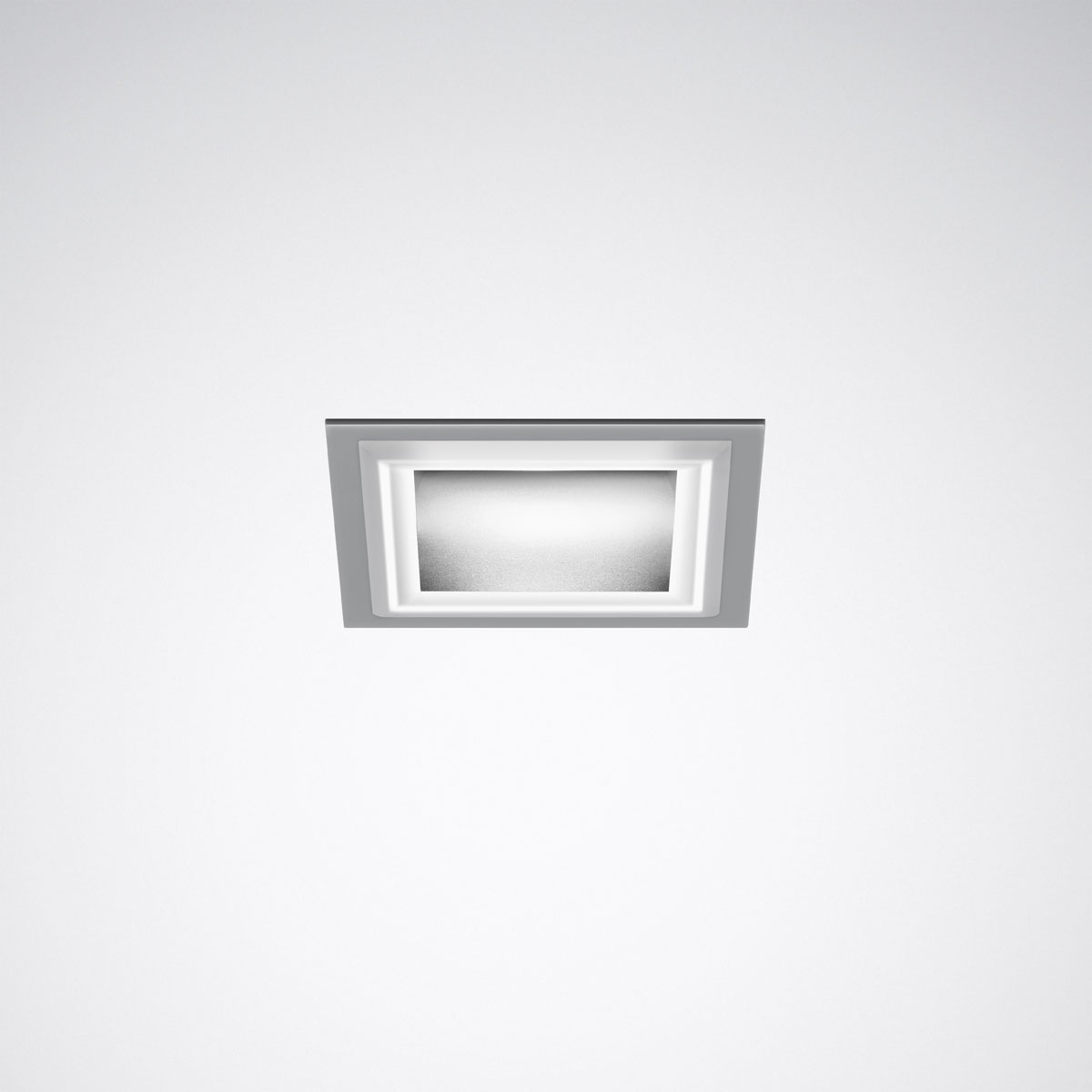

Athenik Ligra Plus LED
