Zumtobel Craft - серия мощных светодиодных светильников для высоты подвеса до 25 м – лауреат четырёх дизайнерских премий

Дизайнер - Stephen Philips (инженерное бюро Arup, Лондон).

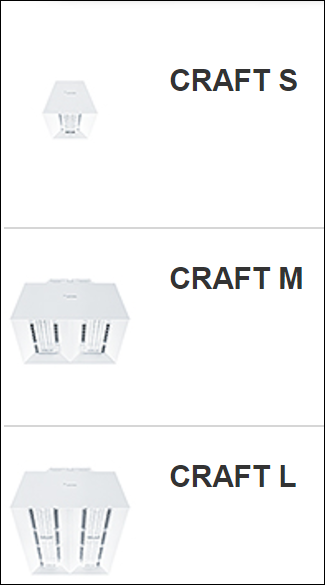

Серия включает 3 типа: мощность – от 60 до 280 Вт, световой поток – от 7500 до 36 000 лм.

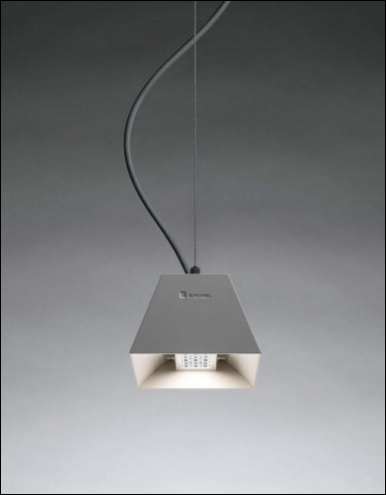

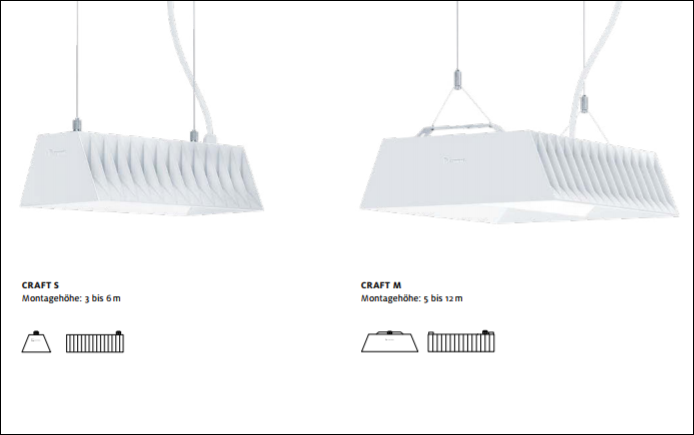

• CRAFT S - 339 x 164 x 125 мм - 60 Вт- 7 500 лм - 125 лм/Вт (для высоты установки от 3 до 6 м).
• CRAFT М - 390 x 330 x 114 мм - 73,6 Вт - 9500 лм - 129 лм/Вт (для высоты установки от 5 до 12 м.

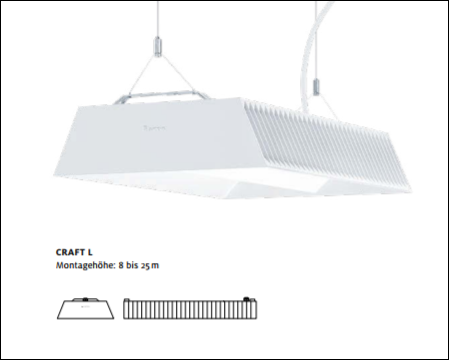

• CRAFT L - 680 x 330 x 114 мм – 279 Вт - 19 000/ 25200/36 000 лм -143/138/129 лм/Вт (для высоты установки от 8 до 25 м).

Общие характеристики для всех типов:

• Цветовая температура излучения – 3000 / 4000 6500 K.
• Индекс цветопередачи – CRI=R_a=80.
• Допуск на координаты цветности излучения – 3 SDCM
• Диапазон рабочей температуры окружающего воздуха – от -25 до +45⁰С.
• Степень защиты от пыли и воды – IP65.
• Класс ударостойкости – IK08.
• Полезный срок службы светодиодов – 50 тыс. ч (L85)

За счёт оптимизации трасс конвекционных потоков нагретого воздуха конструкция светильников исключает интенсивное осаждение и «пригорание» частиц пыли, бумажных и древесных волокон. Это позволило выполнить требования европейских норм EN 60598-2-24 по пожаробезопасности осветительных приборов и присвоить светильникам знак D (в треугольной рамке).

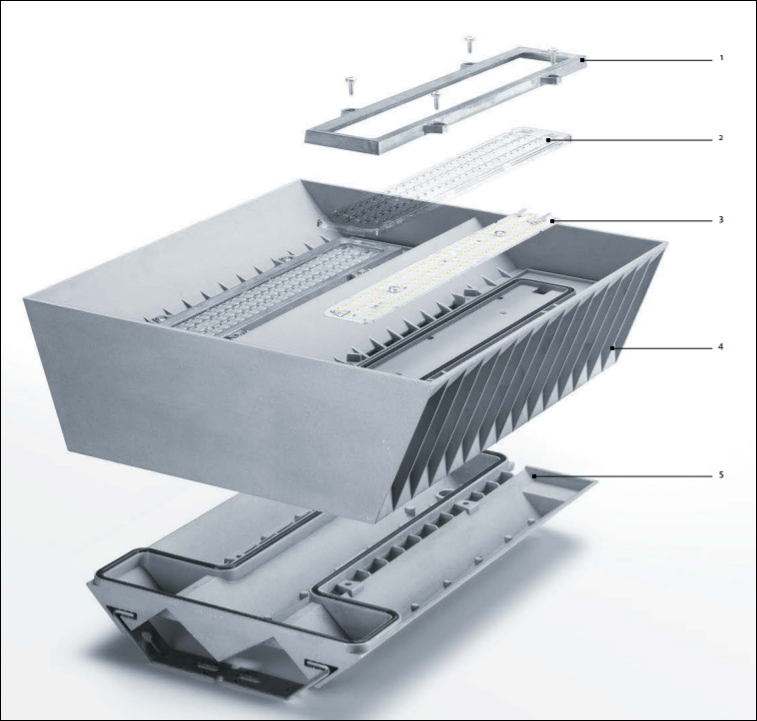

1. Защитная рамка, предохраняющая светооптическую систему от повреждения ударом мяча (при использовании светильника в спортивных залах).

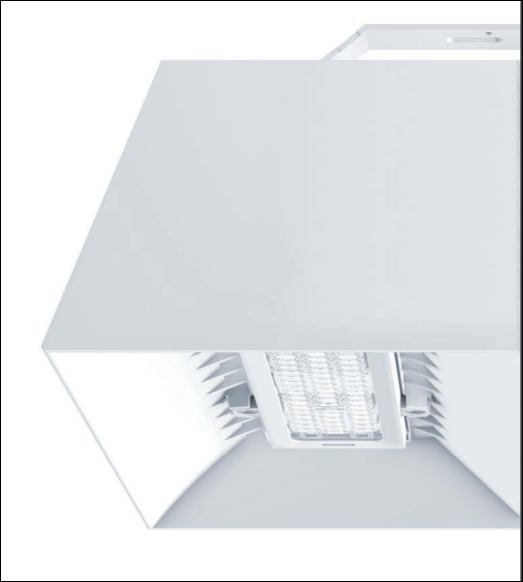

2. Каждый светодиод снабжен индивидуальной линзой (прецизионное перераспределение светового излучения с высокой эффективностью).

3. Монтажная панель со светодиодными модулями оптимизирована для достижения максимального светового потока и срока службы 50 тыс.ч (снижение светового потока после такой наработки светильника не превышает 15% от начальной величины).

4. Корпус, изготовленный из алюминиевого сплава методом литья под давлением с последующим покрытием полимерной эмалью (небольшая масса и высокая прочность); число уплотняемых поверхностей минимизировано – корпус защищён от проникновения влаги, пыли и др. загрязняющих частиц, рёбра обеспечивают эффективный теплоотвод.

5. Верхняя крышка со встроенной уплотняющей прокладкой препятствует загрязнению внутреннего объема; простой доступ к конвертору облегчает обслуживание.

Опция: комплектация светильника датчиком присутствия и сенсором естественной освещенности.

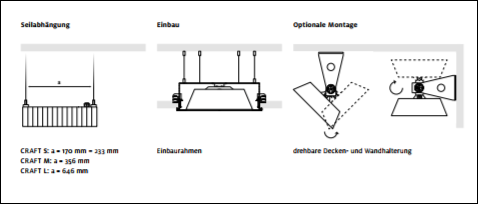

Регулируемый узел подвеса

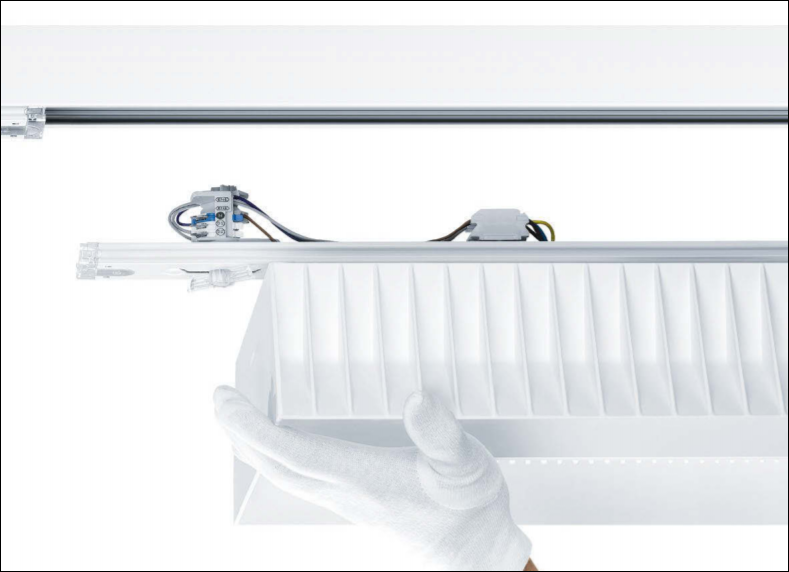

Вариант установки специального исполнения светильника Craft на монтажном профиле осветительной системы TECTON.

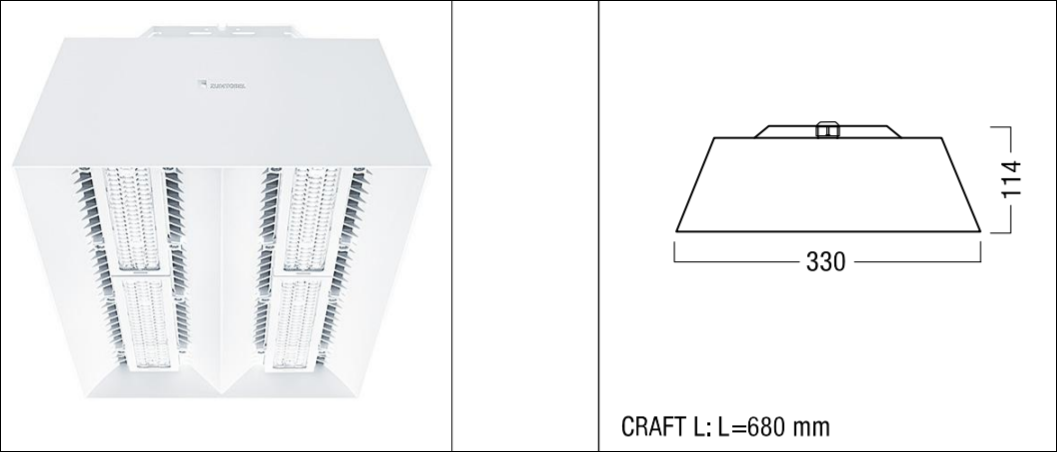

Характеристики одного из исполнений cветильника CRAFT L:

• Размеры – 330 х 114 х 680 мм.
• Степень защиты – IP 65.
• Класс ударостойкости – IK08
• Потребляемая мощность с учетом потерь в драйвере -174,6 Вт; коэффициент мощности – 0,95.
• Световой поток - 25 200 лм.
• Световая отдача – 144 лм /Вт.
• Цветовая температура излучения – 4000 К.
• Общий индекс цветопередачи – CRI=R_a=80.
• Допуск на координаты цветности – 3SCDM.
• Полезный срок службы - 50 000 ч (L85, при t_а =55°C).

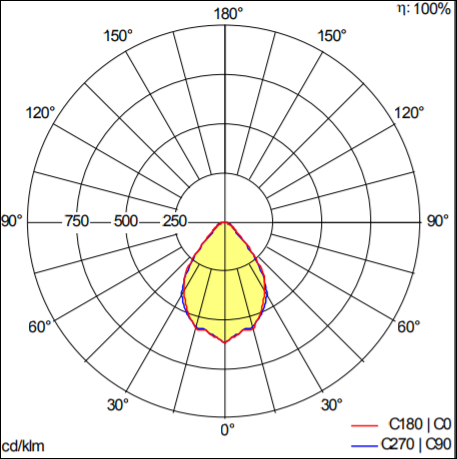

CRAFT narrow beam

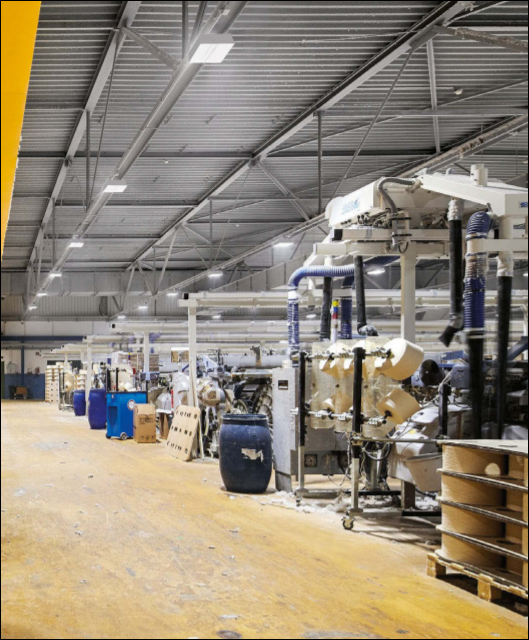

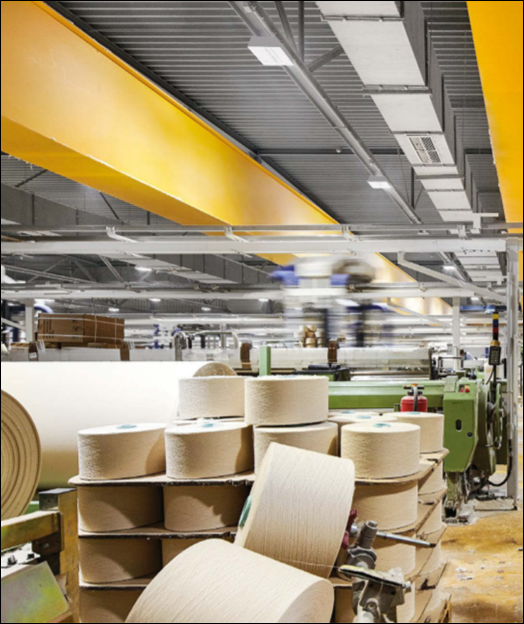

Пример модернизации освещения цеха: замена светильников с люминесцентными лампами старого поколения на LED-светильники серии СRAFT.

Освещаемая площадь – 2000 м²; после замены светильников средняя освещенность осталась неизменной -1000 лк.

Старая система освещения: 273 светильника с ЛЛ типа Т26(Т8) 2х58 Вт (потребляемая мощность с учетом потерь в ПРА – 130 Вт), световой поток светильника 10 036 лм, световая отдача светильника - 94 лм / Вт. суммарная мощность, потребляемая осветительной установкой цеха – 35,5 кВт. Удельная мощность на единицу площади цеха - 23,6 Вт/м².

Новая система освещения: 104 LED-светильника CRAFT M мощностью 98 Вт, световой поток светильника 13 000 лм, световая отдача светильника - 131 лм / Вт, суммарная мощность, потребляемая осветительной установкой цеха – 10 кВт. Удельная мощность на единицу площади цеха - 6,6 Вт/м².

Экономия электроэнергии – 70%. Расчётный срок окупаемости капитальных затрат на модернизацию – 2,3 года (с учётом экономии средств на оплату электроэнергии за счёт использования датчиков присутствия и сенсоров естественной освещенности).
